Halden hensetting

Foto av Halden hensetting øst

Halden hensetting øst Foto: Atle Einarson

Hopp til artikkel

På denne siden:

Hvor ligger hensettingsområdet?

Strekning: Oslo S–Halden, Østfoldbanen.
Avstand fra Oslo: 136,64 km.

Adresse
Jernbanetorget 2 1767 Halden
Vis veibeskrivelse:
Vis veibeskrivelse til fots Du forlater nå nettstedet Vis veibeskrivelse til fots Du forlater nå nettstedet
Se kartplassering i Google Maps

Kontaktinformasjon

Portrett Hans Inge Fuglseth

Hans Inge Fuglseth

Serviceanlegg, regionleder

916 54 546 Starter oppringing

Hans.Inge.Fuglseth@banenor.no (Åpner ditt e-postprogram)

Sportabell

Spor Plattform Merknader
Nr. Type Lengde (m) Krysningsspor-
lengde (m)		 Forlenget (m) Lengde (m) Høyde (mm) Bredde (m)
1 Hovedtogspor 2324,70 237 323/495 239 380/350 4 Sideplattform.
1 Hovedtogspor 2324,70 237 323/495 48 550 1 Serviceplattform.
2 Togspor 629 237 323/495 250 350/360 3,60

Mellomplattform dekker spor 2 og 3.
3 Togspor 716 580
4 Buttspor
5 Buttspor
6 Buttspor
7 Buttspor 267 124
8 Buttspor 167 124
9 Buttspor
23 Øvrige spor 245 189
24 Buttspor 283 210 250
26 Buttspor 253 125         Påskrudd rilleskinne – asfaltert.
27 Buttspor 186 123         Påskrudd rilleskinne – asfaltert.
28 Øvrige spor 210 167         Påskrudd rilleskinne.
31 Buttspor 402 231   230 0/330 6,30

Serviceplattform dekker spor 31 og 32.
31 Buttspor 402 231   230 450 6,20

Serviceplattform dekker spor 31 og 32.
32 Buttspor 366 231
33 Buttspor 361 231   230 450/370 6,20

Serviceplattform dekker spor 33 og 34.
33 Buttspor 361 231   230 0/378 6,30

Serviceplattform dekker spor 33 og 34.
34 Buttspor 328 231
35 Buttspor 325 231   230 460/400 6,20

Serviceplattform dekker spor 35 og 36.
36 Buttspor 325 231
100 Øvrige spor 309           Fra sporsperre Kasa til sss sporveksel a Kasa.
101 Buttspor 312 312         Fra middel sporveksel a Kasa til stoppebukk nærmest hovedspor.
102 Buttspor 304           Fra middel til stoppebukk nærmest Saugbrugs.

Hensettingskapasitet

Spor Hensettings-
lengde (m)		 Antall 110 m
hensettingsplasser		 KL-anlegg Serviceplattform Sportilgang med bil Toalettømming til stasjonært anlegg Vannfylling Togvarme Tog-vaskemaskin Dieselanlegg Bremseluft Merknader
31 231 2 X X X X X X – – –
32 231 2 X X X X X X – – –
33 231 2 X X X X X X – – –
34 231 2 X X X X X X – – –
35 231 2 X X X X X X – – –
36 231 2 X X X X X X – – –

Togvarmeanlegg

Anlegg Poster
Anleggsnr. Kapasitet (kVA) Postnr. Internnr. Dekning (spornr.) Spenning (V) Frekvens (Hz) Ytelse (A)
EL-TVA-000087 2600
EL-TVA-000088 2600

Sporplan

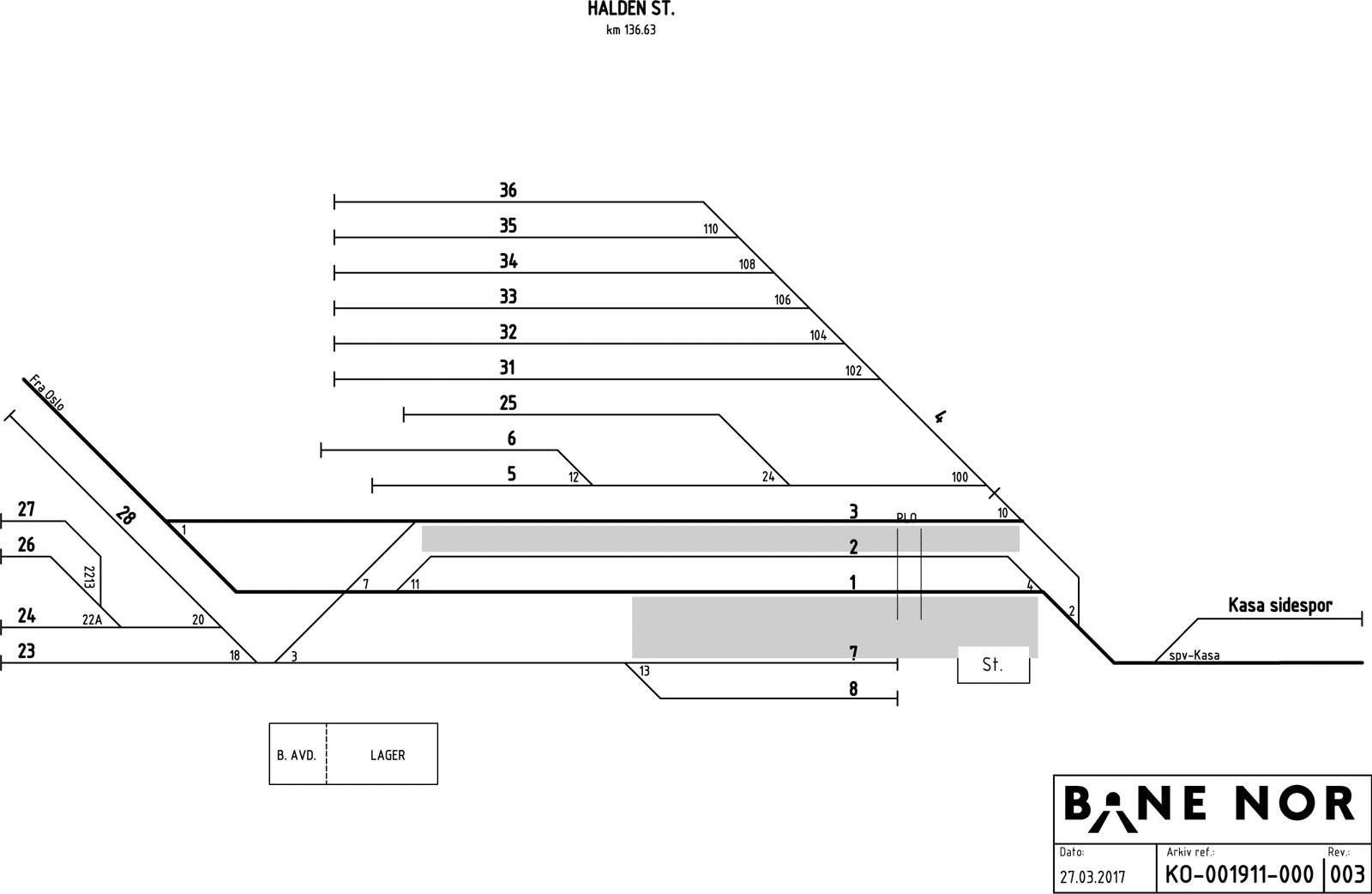

Sporplan Halden stasjon

Sporplan for Halden stasjon. Bane NOR

Last ned sporplanen

Bilder fra anlegget

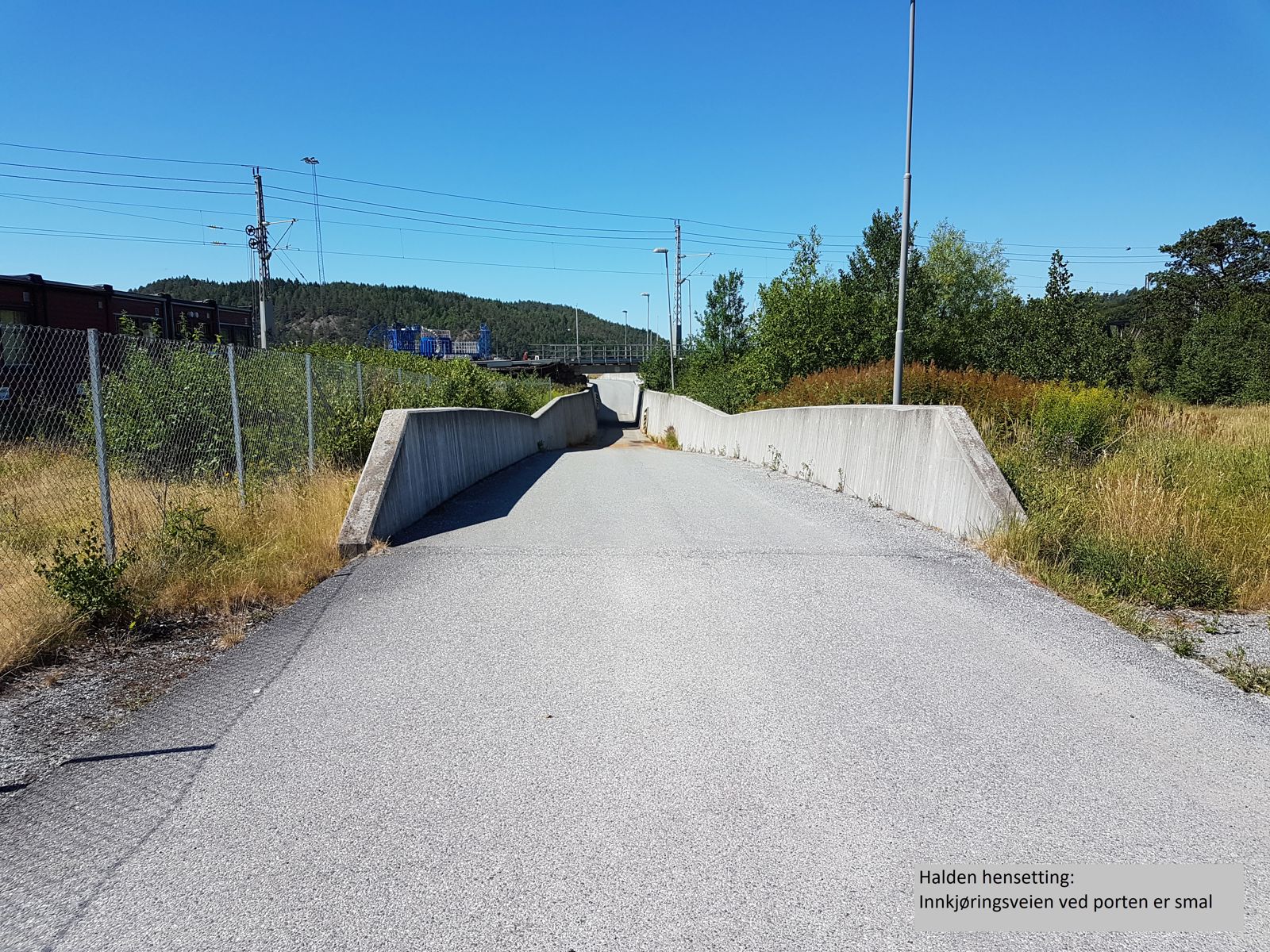

Innkjøringsveien ved porten er smal.

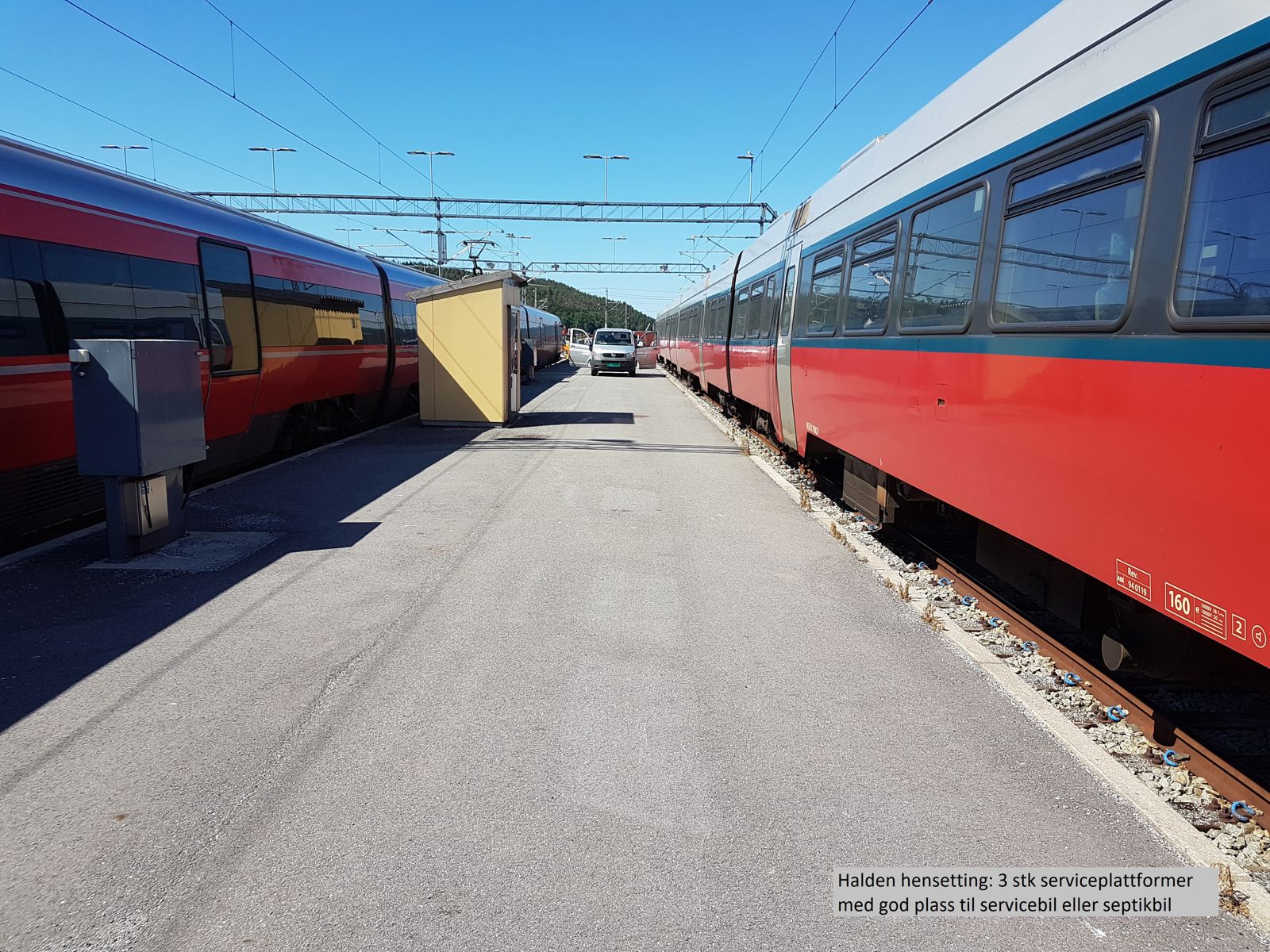

God plass til servicebil eller septikbil.

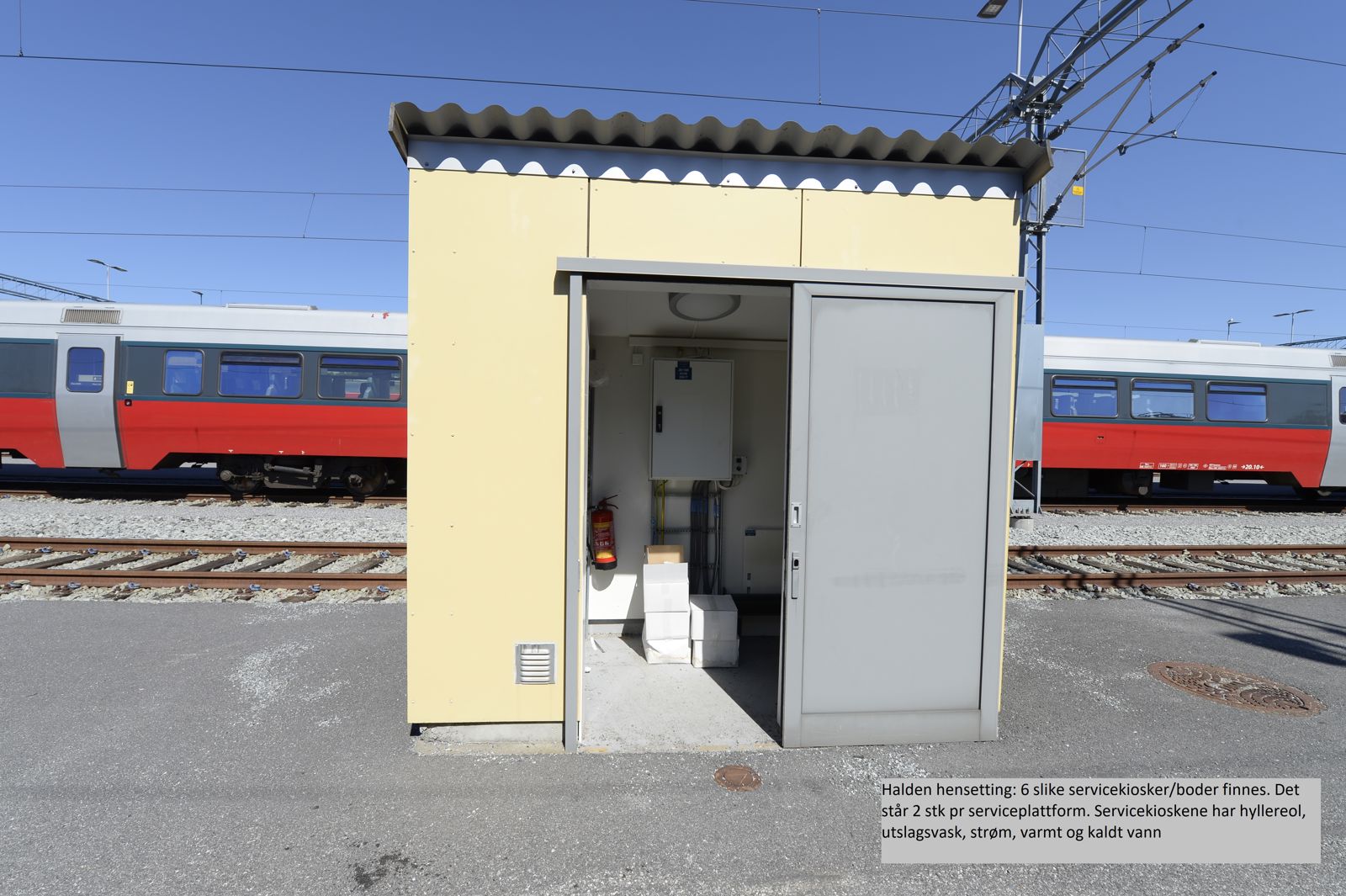

Servicekiosker utendørs.

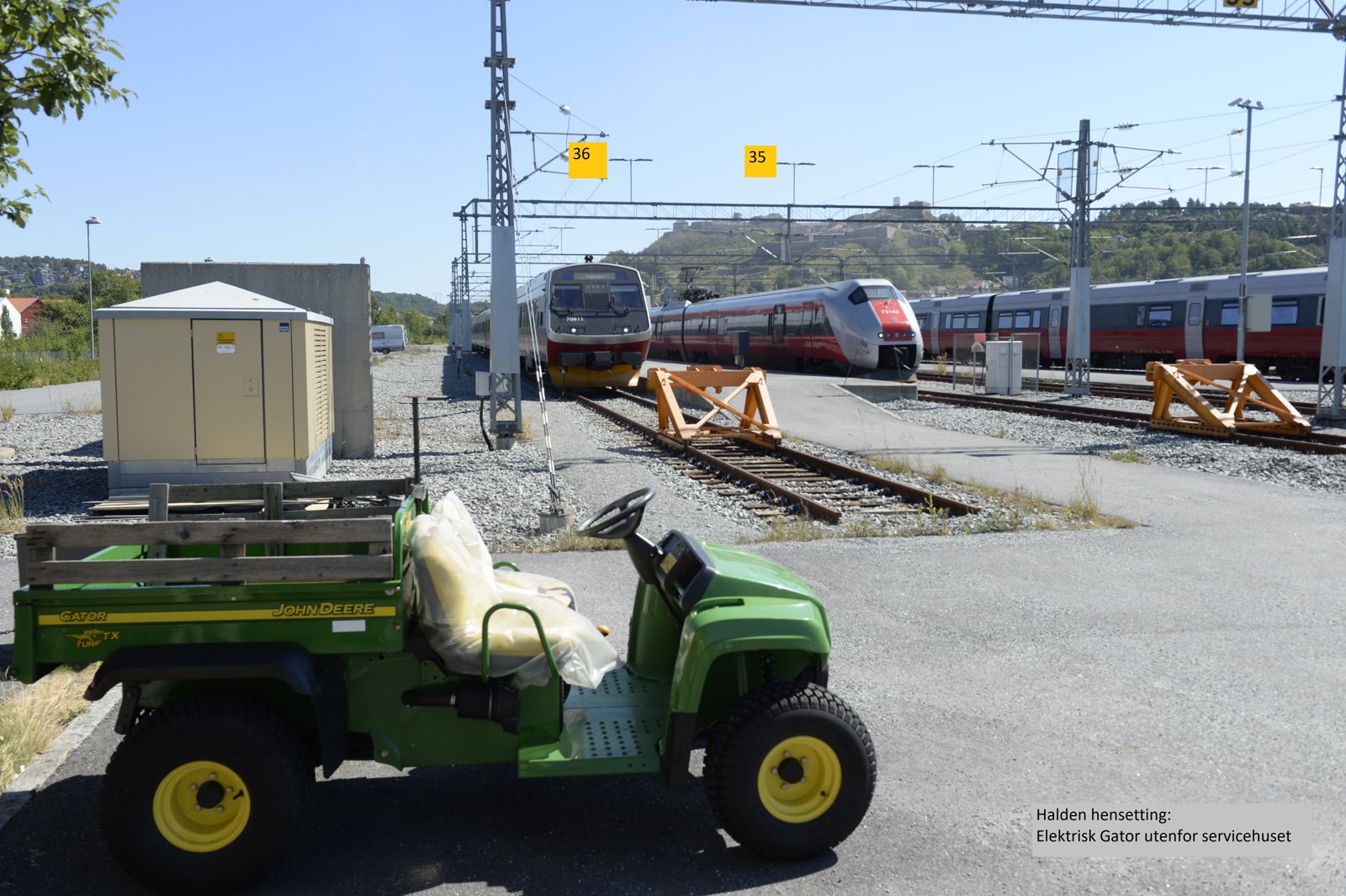

Elektrisk Gator utenfor servicehuset.

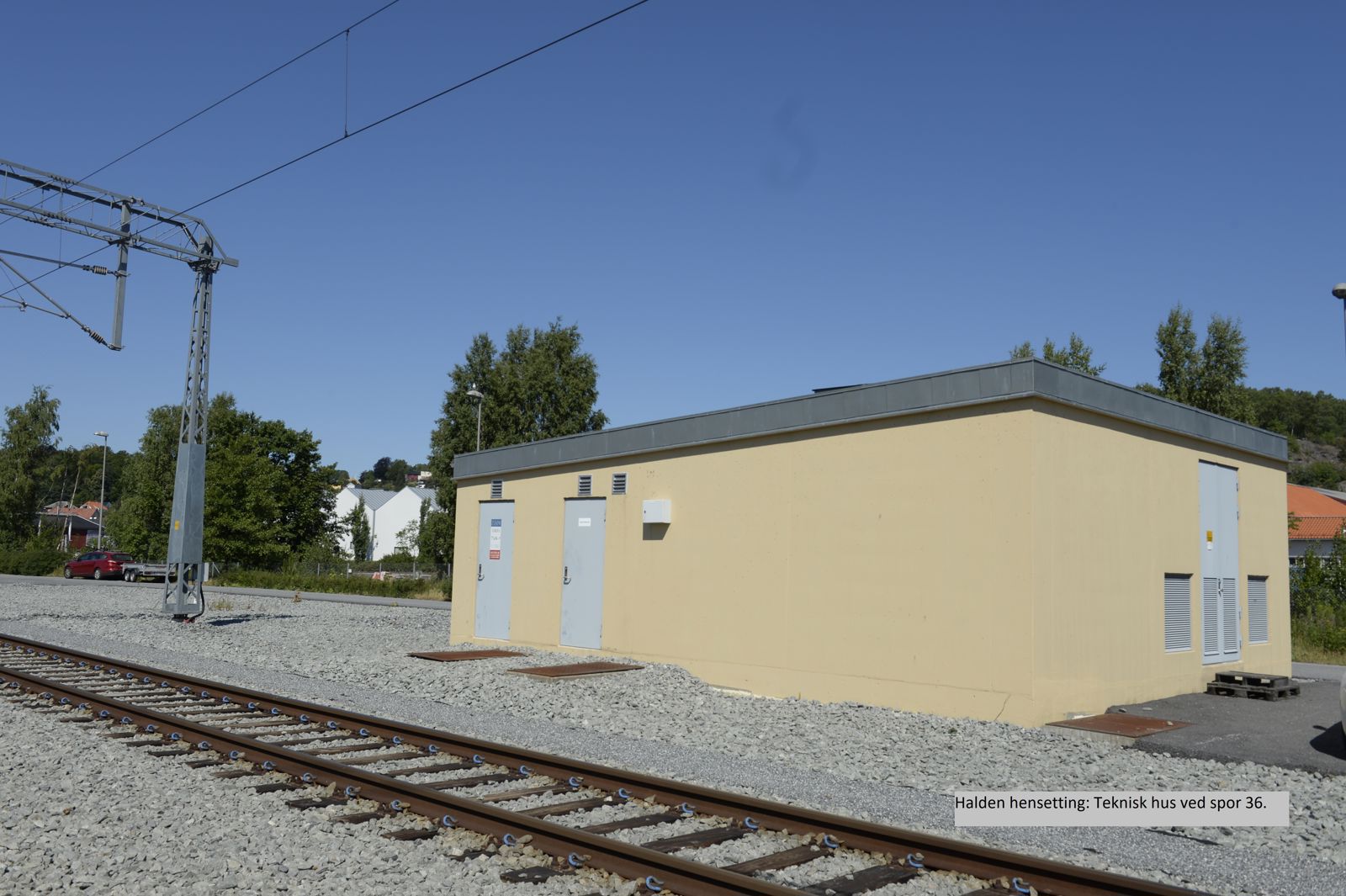

Teknisk hus.

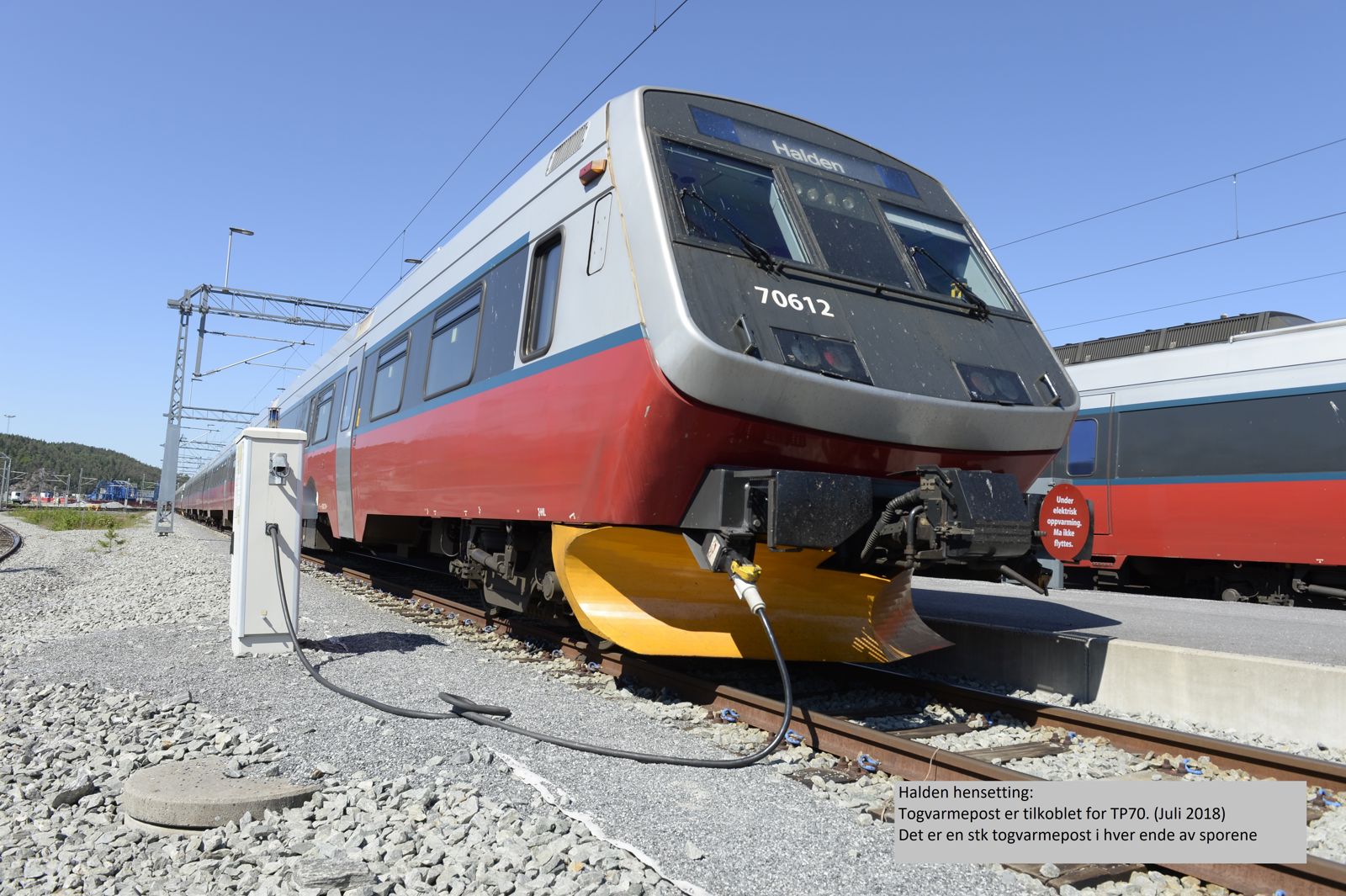

Togvarmepost i bruk.

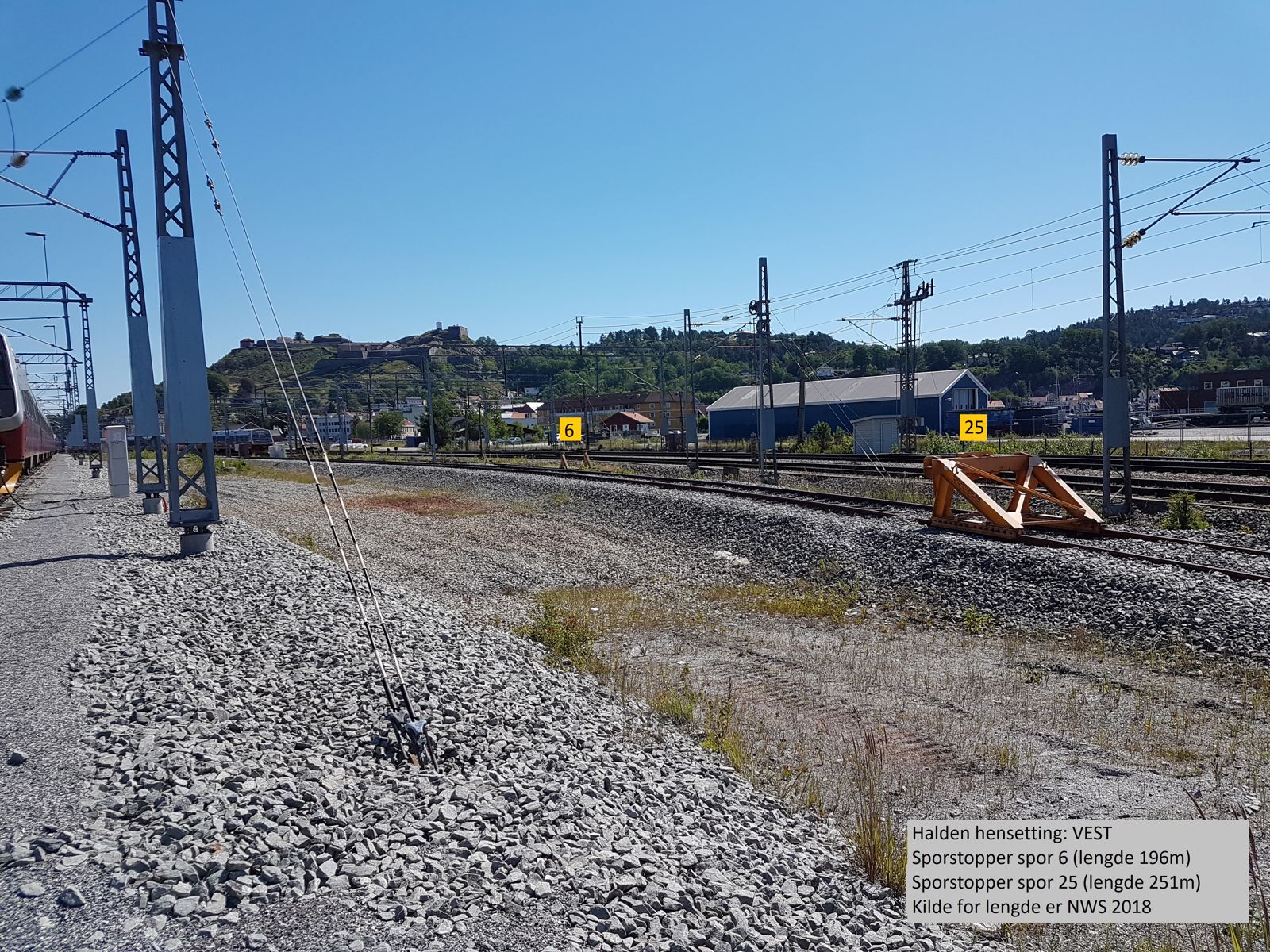

Sporstopper i spor 6 og spor 25.

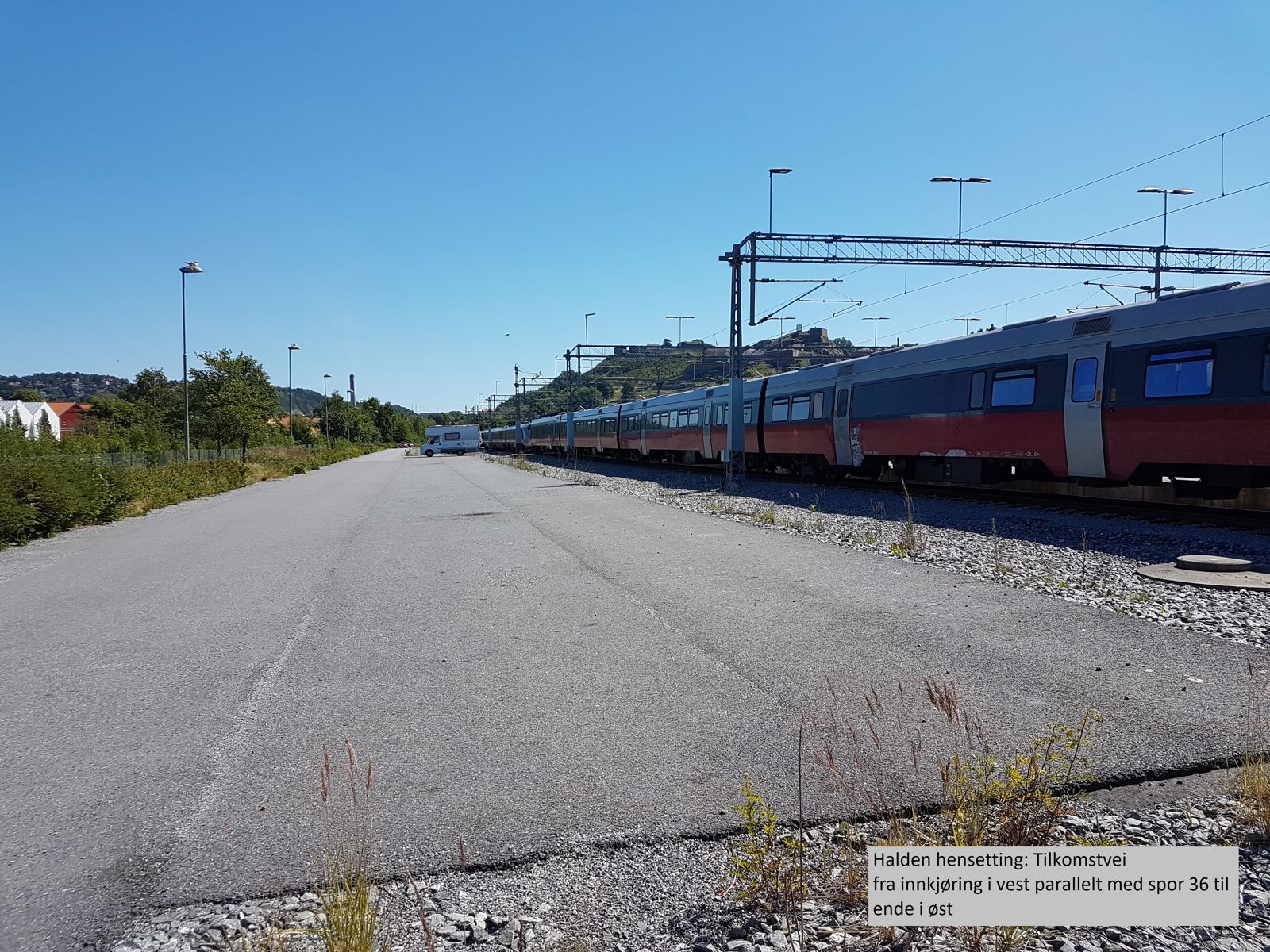

Tilkomstvei fra vest til øst parallelt med spor 36.

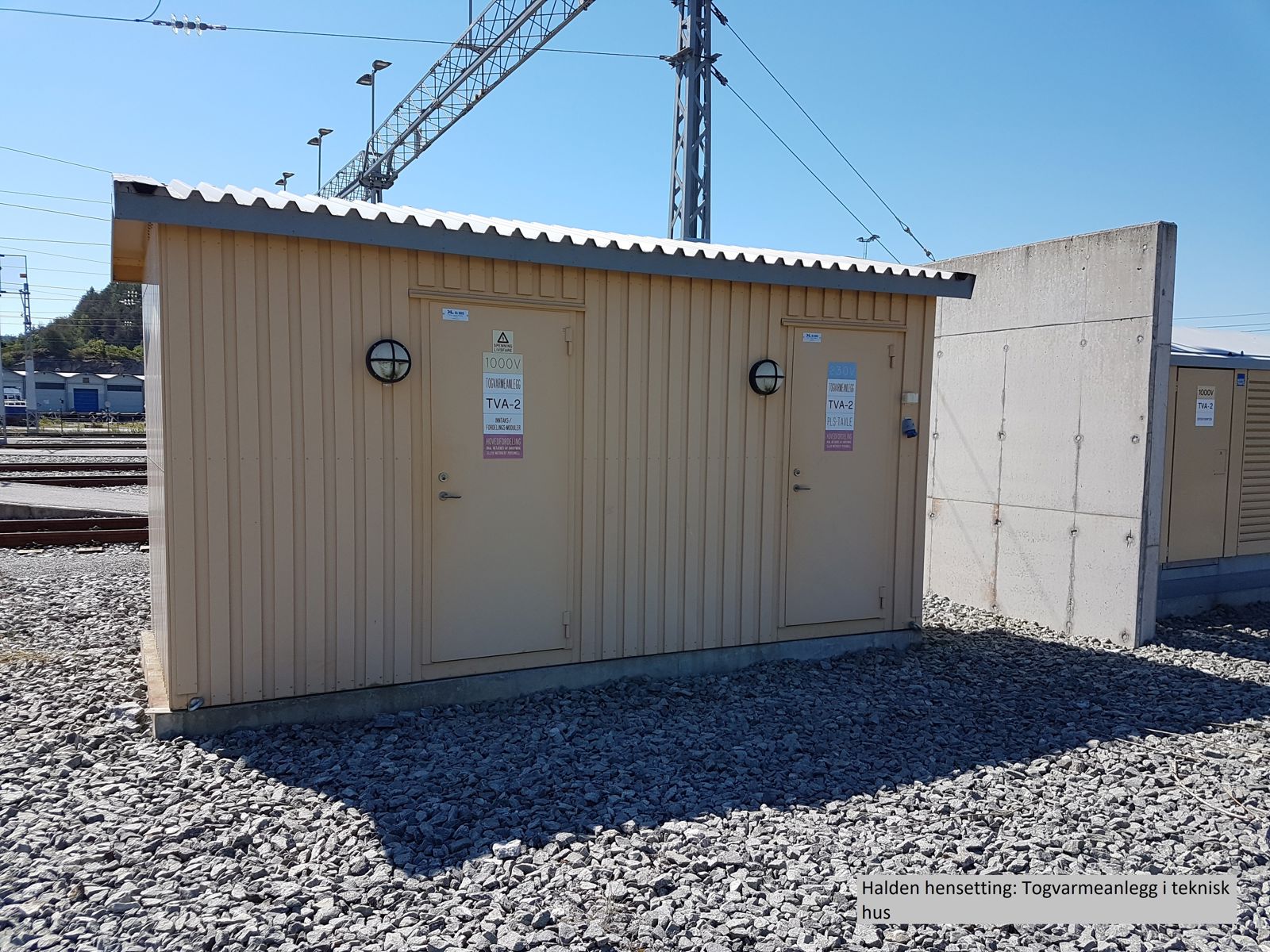

Togvarmeanlegg i teknisk hus.

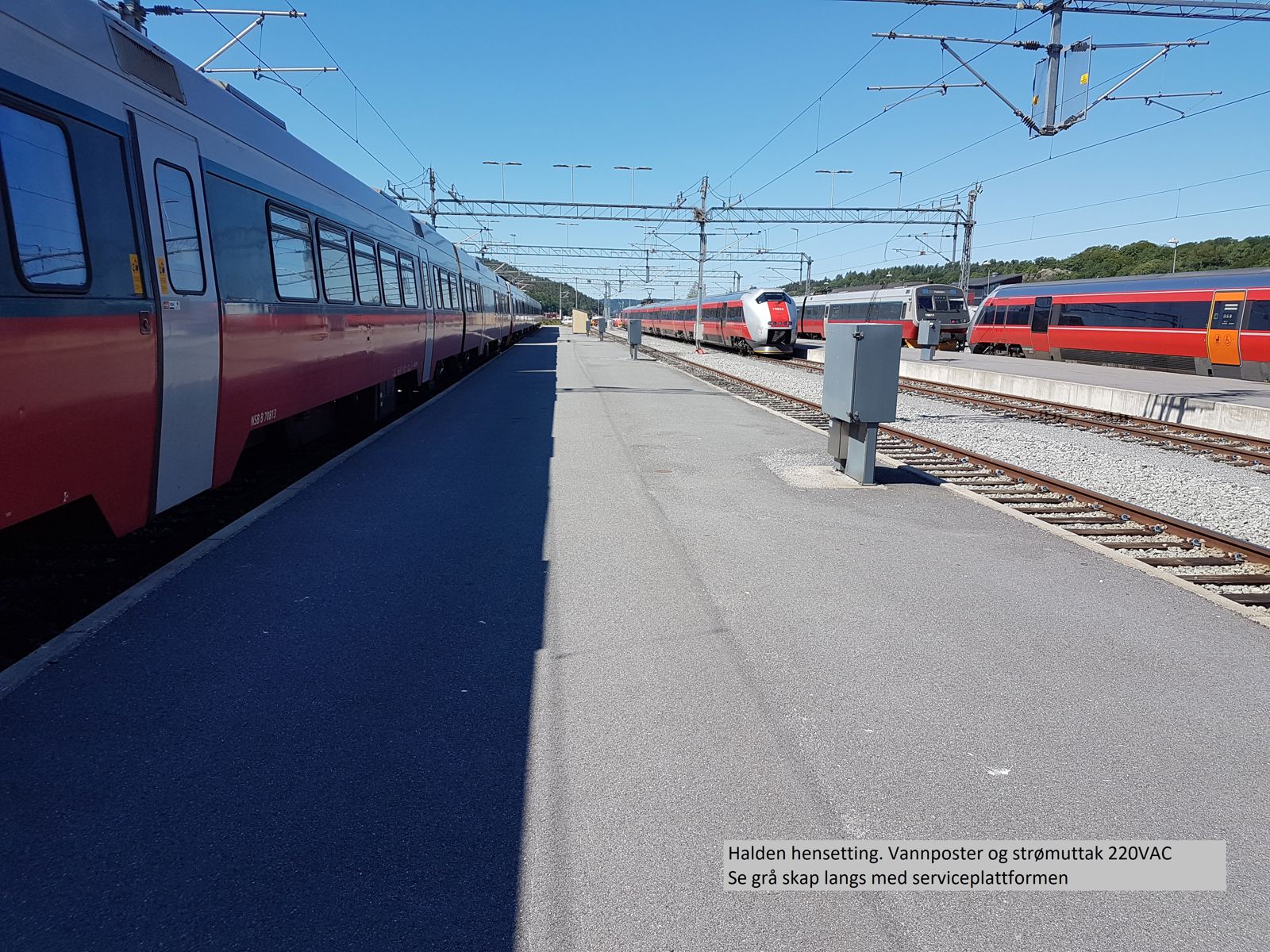

Vannposter og strømuttak 220 VAC.

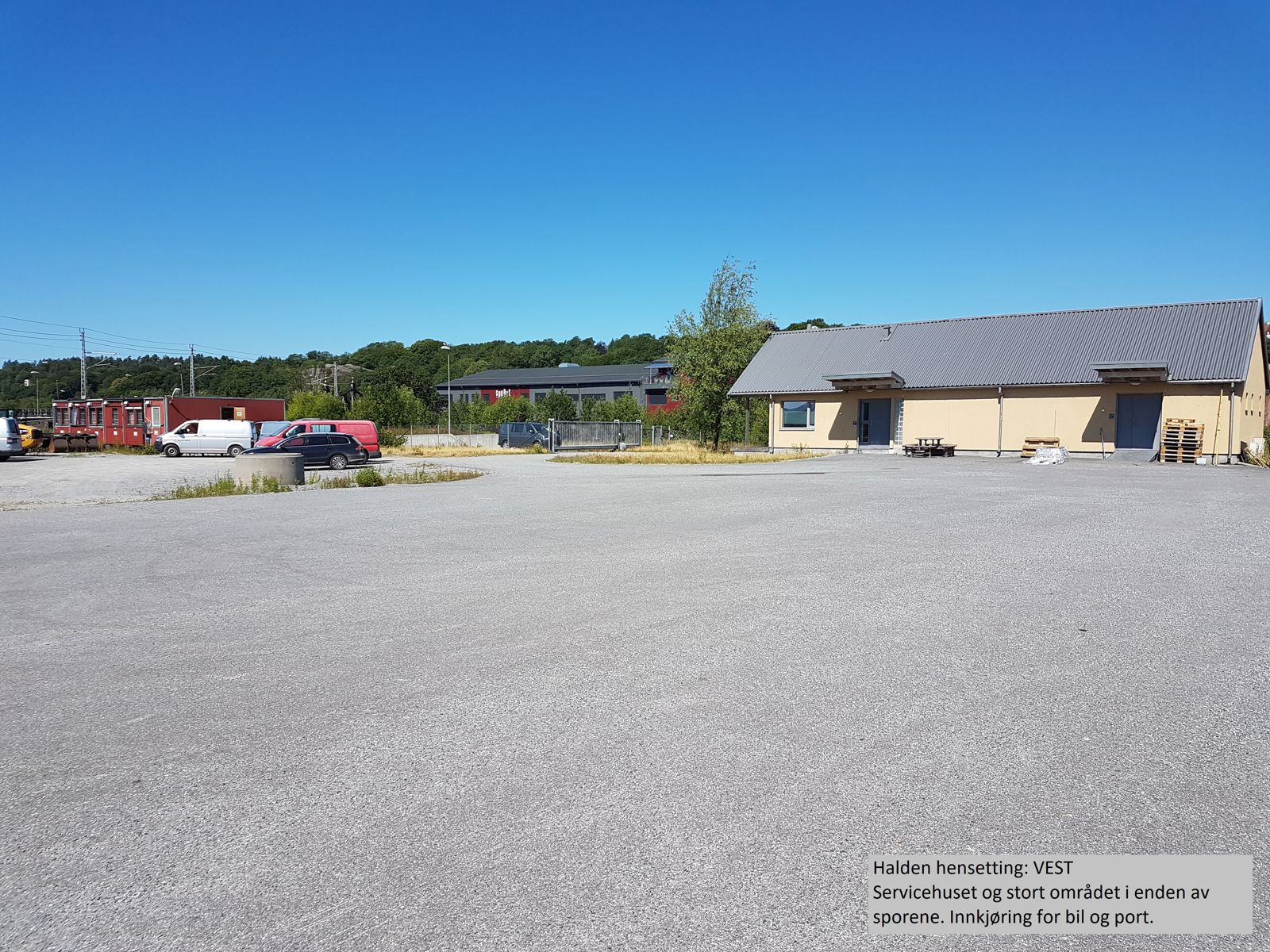

Servicehus og innkjøring for bil i Halden hensettingsområde vest.

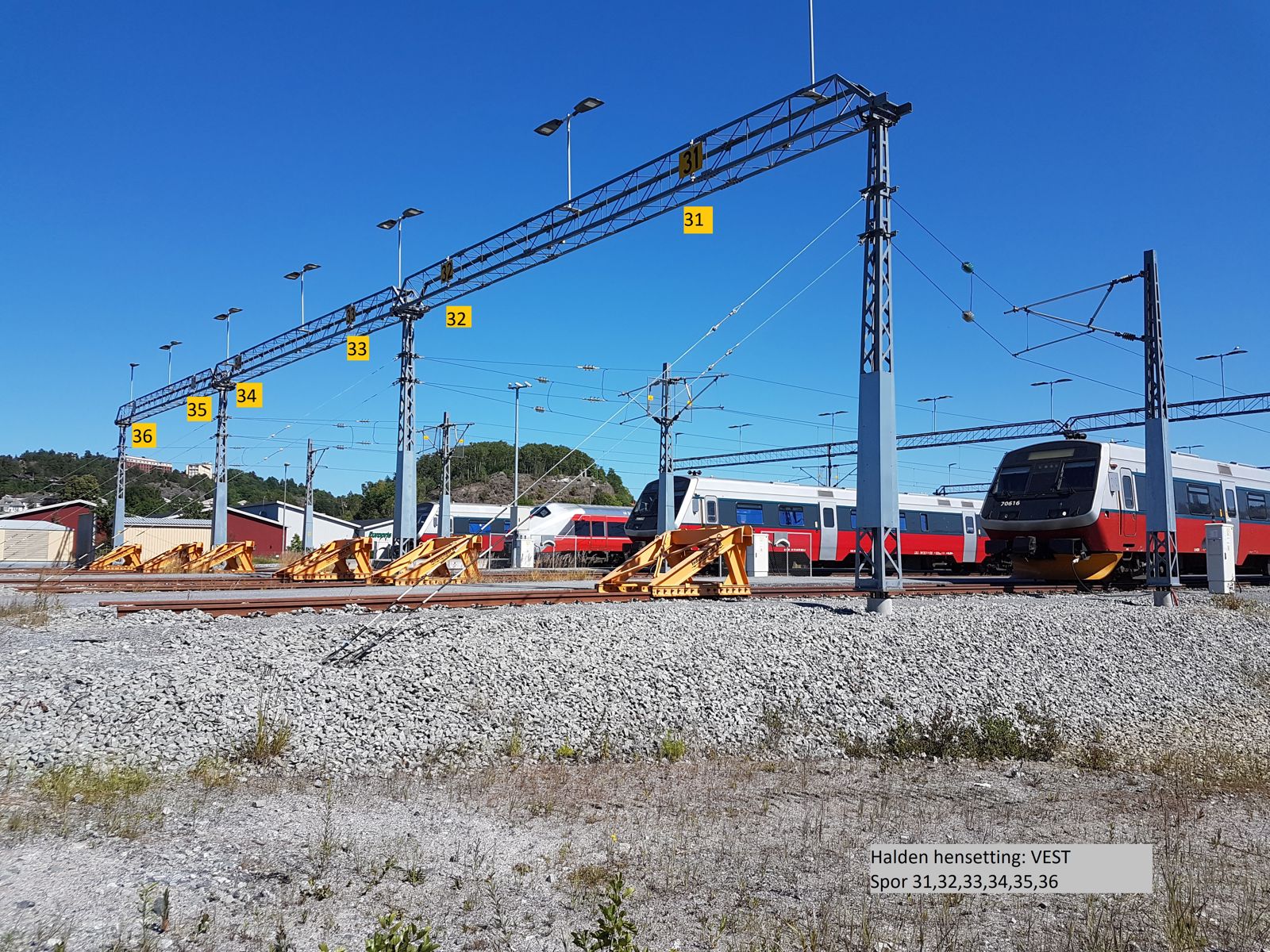

Spor 31-36 i Halden hensettingsområde vest.

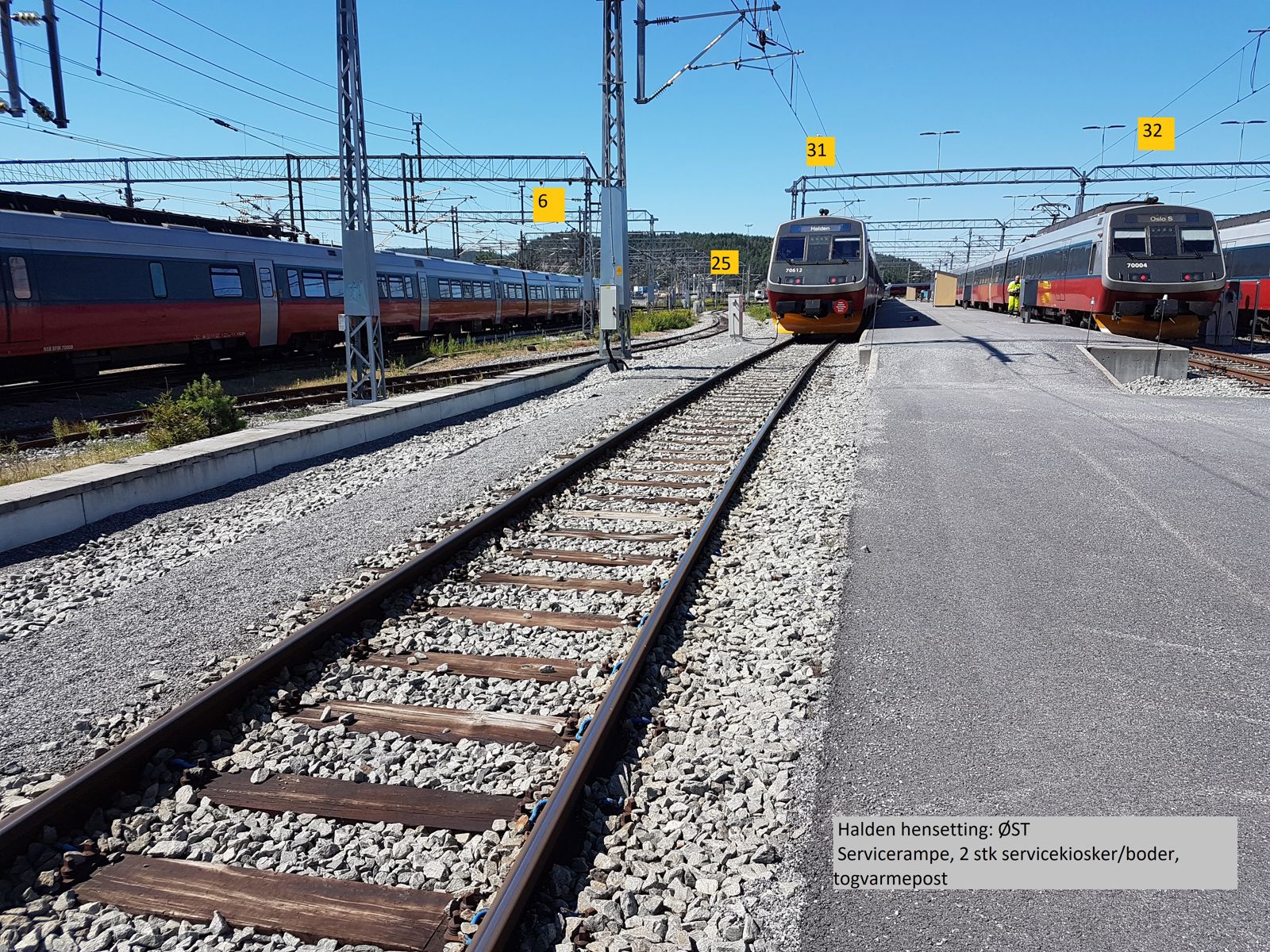

Halden hensetting øst.

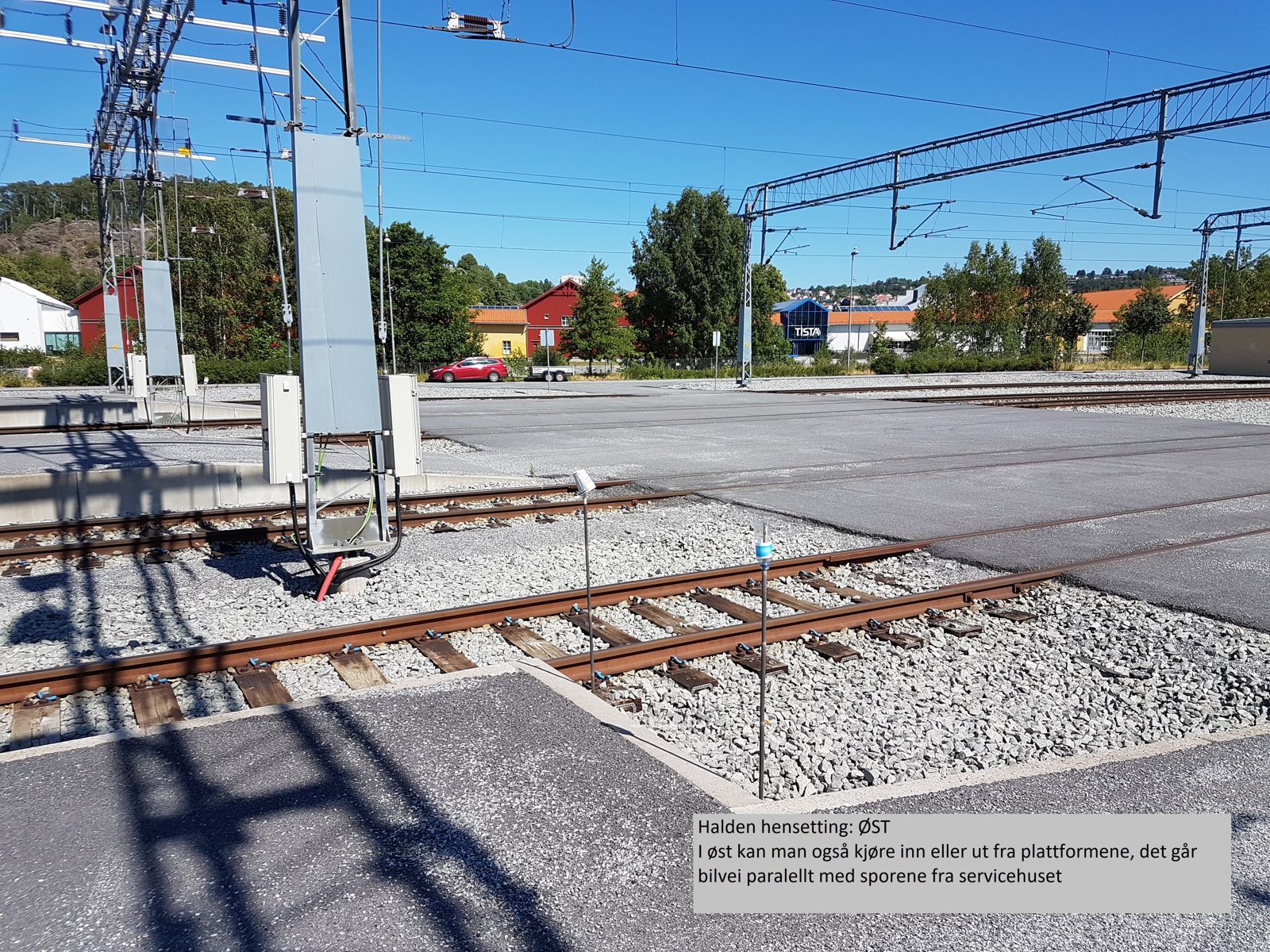

Inn- og utkjøring fra plattform finnes også i Halden hensettingsområde øst.

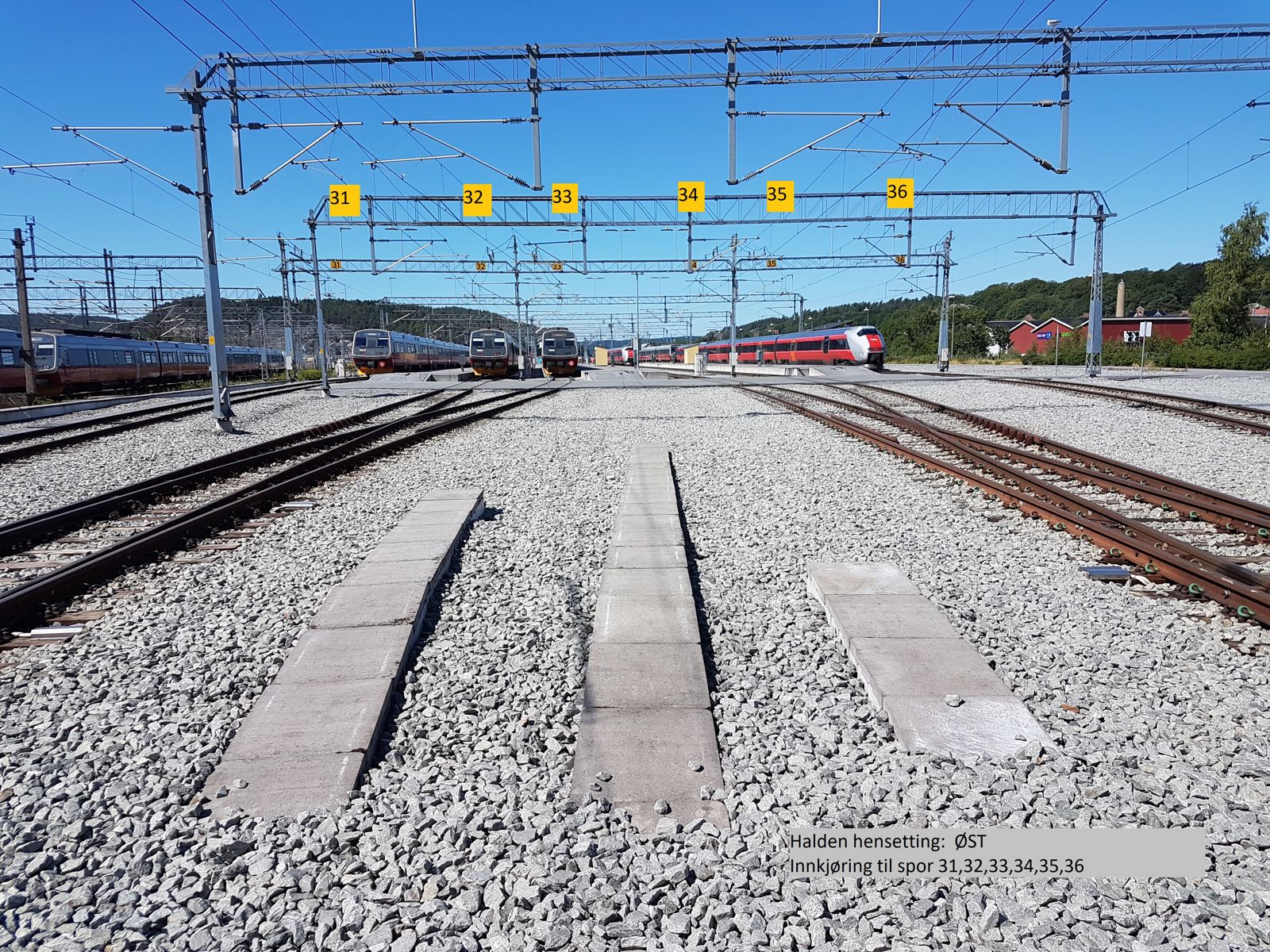

Innkjøring spor 31-36 i Halden hensettingsområde øst.
