Hvor ligger hensettingsområdet?
Strekning: Oslo S–Trondheim S, Dovrebanen.
Avstand fra Oslo: 343,04 km.
Kontaktinformasjon
Jacob Matheson
Områdeansvarlig Serviceanlegg
Sportabell
| Spor | Plattform | Merknader | ||||||
|---|---|---|---|---|---|---|---|---|
| Nr. | Type | Lengde (m) | Kryssingsspor- lengde (m) |
Forlenget (m) | Lengde (m) | Høyde (mm) | Bredde (m) | |
| 1 | Togspor | 642 | 298 | |||||
| 1 | Hovedtogspor | 1445 | ||||||
| 1 | Hovedtogspor | |||||||
| 2 | Hovedtogspor | 686 | 414 | 310 | 370 | 6 |
Mellomplattform dekker spor 2 og 1 |
|
| 3 | Togspor | 686 | 530 | |||||
| 4 | Togspor | 686 | 466 | |||||
| 5 | Øvrige spor | |||||||
| 6 | Øvrige spor | |||||||
| 7 | Øvrige spor | |||||||
| 8 | Øvrige spor | |||||||
| 9 | Øvrige spor | |||||||
| 10 | Øvrige spor | 140 | ||||||
| 11 | Øvrige spor | |||||||
| 12 | Øvrige spor | |||||||
| 13 | Øvrige spor | |||||||
| 33 | Øvrige spor | |||||||
| 0800 | Hovedtogspor | 1587 | ||||||
Hensettingskapasitet
| Spor | Hensettings- lengde (m) |
Antall 110 m hensettingsplasser |
KL-anlegg | Serviceplattform | Sportilgang med bil | Toalettømming til stasjonært anlegg | Vannfylling | Togvarme | Tog-vaskemaskin | Dieselanlegg | Bremseluft | Merknader |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 293 | 2 | X | – | – | – | – | – | – | – | – |
Egen seksjon hvor KL kan frakoples (spor 5–8). |
| 6 | 181 | 1 | X | – | – | – | – | – | – | – | – | Egen seksjon hvor KL kan frakoples (spor 5–8). |
| 7 | 115 | 1 | X | – | – | – | – | – | – | – | – |
Gjennomkjøringsspor, brukes kun ved nødhensetting. Egen seksjon hvor KL kan frakobles (spor 5–8). |
| 8 | 163 | 1 | X | – | – | – | – | X | – | – | – | Egen seksjon hvor KL kan frakoples (spor 5–8). |
| 11 | 50 | – | – | – | – | – | – | X | – | – | – | Ikke KL. |
| 12 | 50 | – | – | – | – | – | – | – | – | – | – | Ikke KL. |
| 13 | 50 | – | – | – | – | – | – | – | – | – | – | Ikke KL. |
Togvarmeanlegg
| Anleggsnr. | Kapasitet (kVA) | Postnr. | Internnr. | Dekning (spornr.) | Spenning (V) | Frekvens (Hz) | Ytelse (A) |
|---|---|---|---|---|---|---|---|
| EL-TVA-000066 | 24 | ||||||
| EL-TVA-000151 | 50 | ||||||
| EL-TVA-000182 | 520 |
Sporplan

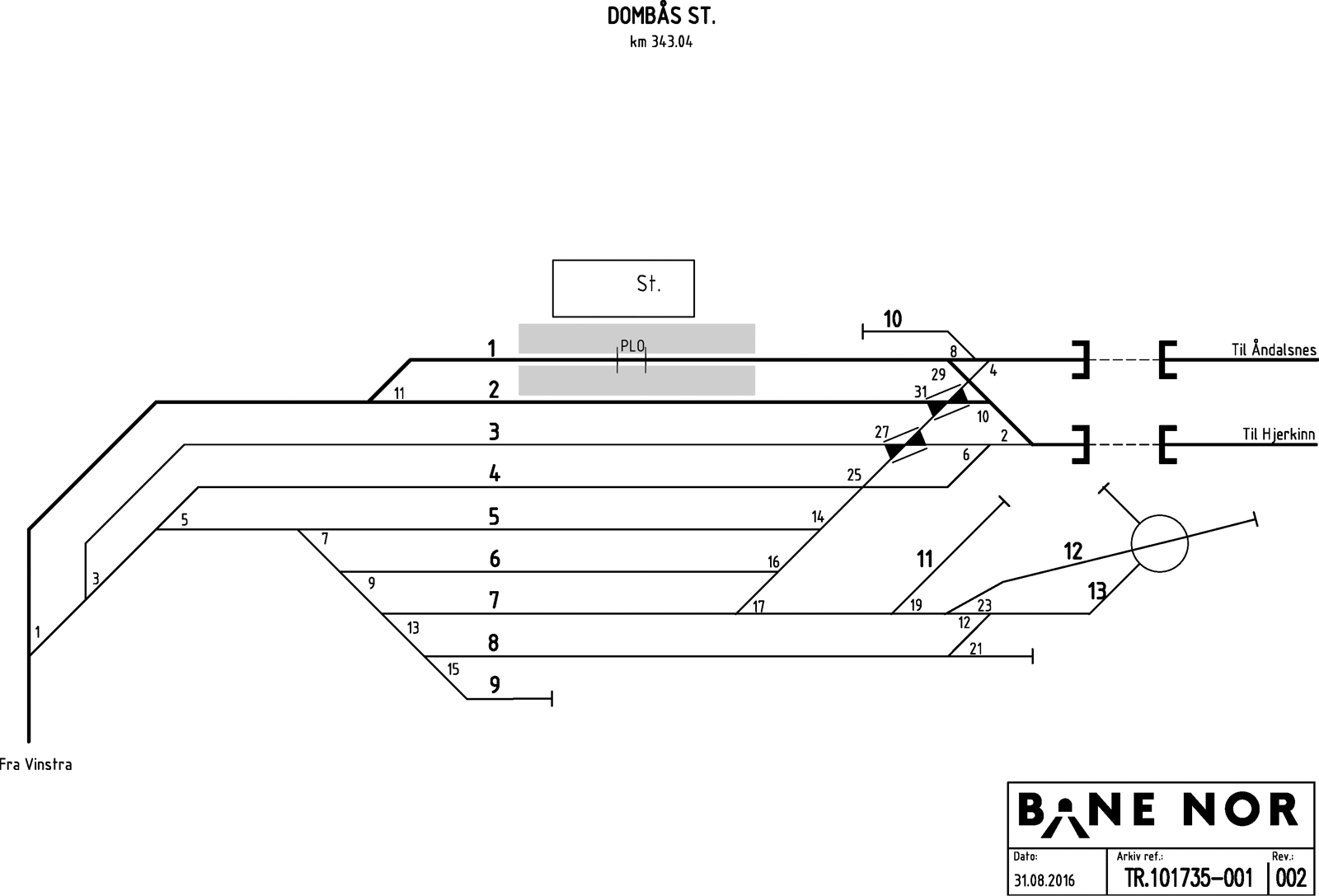

Sporplan for Dombås hensetting. Bane NOR
