Hvor ligger hensettingsområdet?
Strekning: Dombås–Åndalsnes, Raumabanen.
Avstand fra Oslo: 457,28 km.
Kontaktinformasjon
Jacob Matheson
Områdeansvarlig Serviceanlegg
Sportabell
Spor | Plattform | Merknader | ||||||
---|---|---|---|---|---|---|---|---|
Navn | Type | Lengde (m) | Kryssingsspor- lengde (m) |
Forlenget (m) | Lengde (m) | Høyde (mm) | Bredde (m) | |
1 | Togspor | 93 | 80 | Avviksspor; buttspor. | ||||
1 | Hovedtogspor | 1981 | 568 | Hovedinnkjørtogvei fra innkjør A. | ||||
2 | Buttspor | 602 | 568 | Øran Godsterminal. | ||||
2 | Hovedtogspor | 302 | 275 | 105 | 700 | 10 |
Sideplattform. |
|
2 | Hovedtogspor | 302 | 275 | 150 | 700 | 6,50 |
Sideplattform. |
|
3 | Buttspor | 316 | 289 | |||||
3 | Buttspor | 506 | 506 | Øran Godsterminal. | ||||
4 | Buttspor | 489 | 489 | Øran Godsterminal. | ||||
4 | Buttspor | 268 | 255 | |||||
5 | Buttspor | 298 | 285 | |||||
5 | Buttspor | 115 | 115 | Øran Godsterminal. | ||||
6 | Buttspor | 35 | 35 | Øran Godsterminal. | ||||
7 | Buttspor | 123 | 110 | |||||
7 | Buttspor | 15 | 15 | Øran Godsterminal. | ||||
8 | Buttspor | 98 | 85 |
|
||||
9 | Buttspor | 168 | 155 |
|
||||
10 | Buttspor | 232 | ||||||
12 | Buttspor | 248 | 235 |
|
||||
13 | Buttspor | 248 | 235 |
|
||||
17 | Buttspor | 193 | 180 |
|
||||
18 | Buttspor | 157 | ||||||
19 | Buttspor | 28 | 28 | Målt til Stallport. | ||||
20 | Buttspor | 28 | 28 | Målt til Stallport. | ||||
21 | Buttspor | 28 | 28 | Målt til Stallport. | ||||
22 | Buttspor | 43 | 30 |
|
||||
6A | Buttspor | 123 | 110 |
|
||||
6B | Buttspor | 110 |
Hensettingskapasitet
Spor | Hensettings- lengde (m) |
Antall 110 m hensettingsplasser |
KL-anlegg | Serviceplattform | Sportilgang med bil | Toalettømming til stasjonært anlegg | Vannfylling | Togvarme | Tog-vaskemaskin | Dieselanlegg | Bremseluft | Merknader |
---|---|---|---|---|---|---|---|---|---|---|---|---|
3 | 287 | 2 | – | – | – | – | – | – | – | – | – | |
4 | 260 | 2 | – | – | – | – | – | 1000 V mellom spor 4 og spor 5. | – | – | – | |
5 | 289 | 2 | – | – | – | X | X | 2 x 400 V mellom spor 5 og spor 6. | – | – | – | |
6 | 175 | 1 | – | – | – | X | X | X | – | – | – |
Togvarmeanlegg
Anleggsnr. | Kapasitet (kVA) | Postnr. | Internnr. | Dekning (spornr.) | Spenning (V) | Frekvens (Hz) | Ytelse (A) |
---|---|---|---|---|---|---|---|
EL-TVA-000169 | 1600 | ||||||
EL-TVA-000170 | 500 |

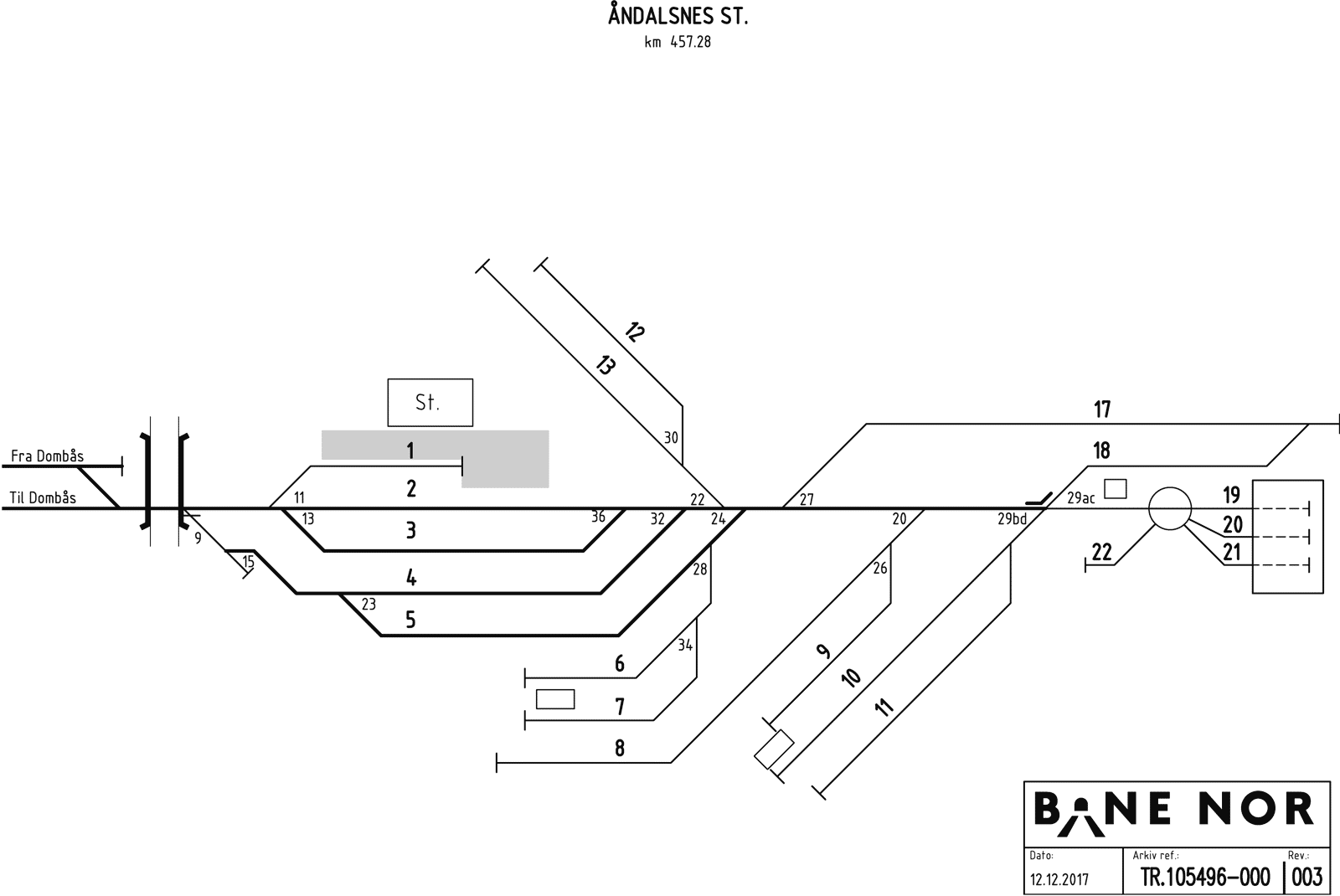

Sporplan

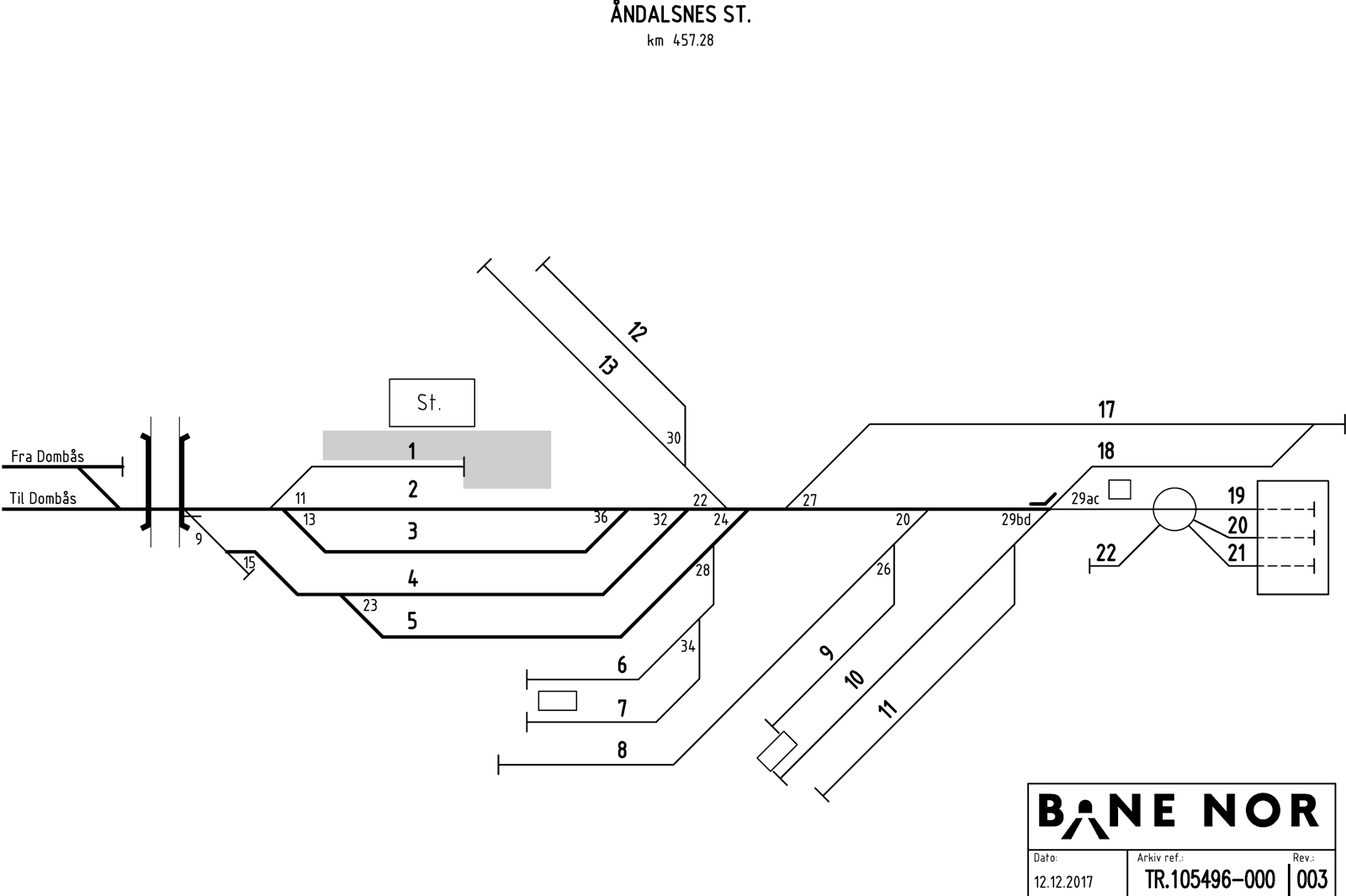

Sporplan for Åndalsnes hensetting. Bane NOR
