Bergen hensetting

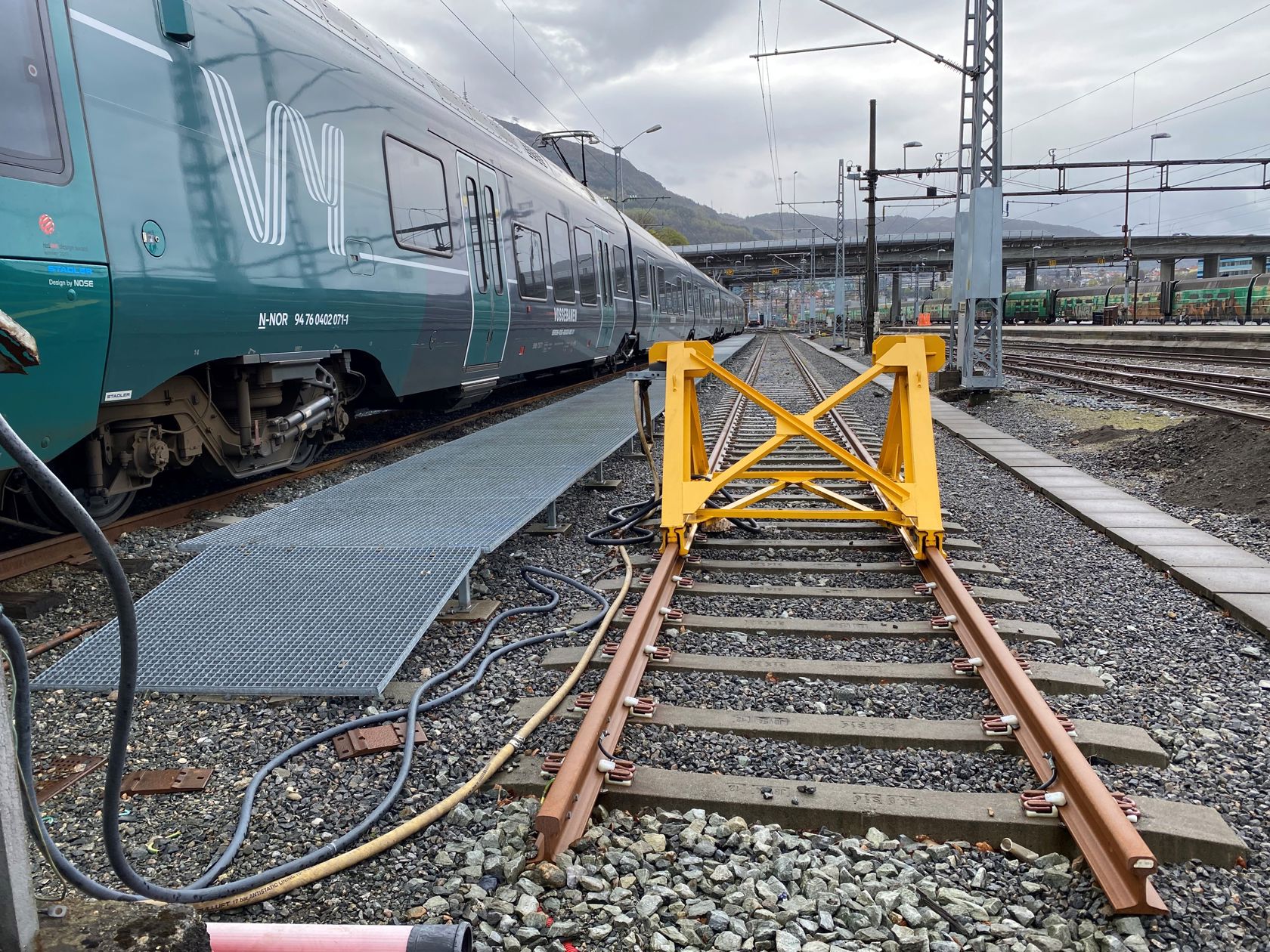

Bergen hensetting Foto: Bane NOR
På denne siden:
Hvor ligger hensettingsområdet?
Strekning: Oslo–Roa–Bergen.
Avstand fra Oslo: 471,25 km.
Kontaktinformasjon
Elise Sivertsen
Operativ Leder Hensetting
Sportabell
Spor | Plattform | Merknader | ||||||
---|---|---|---|---|---|---|---|---|
Navn | Type | Lengde (m) | Kryssingsspor- lengde (m) |
Forlenget (m) | Lengde (m) | Høyde (m) | Bredde (m) | |
1 | Buttspor | 208 | 125 | 150 | 580 | 5,50 |
Sideplattform Dekker spor 1 og 2 Hovedspor Bergen st er: Spor 1 +11 +12 +13 |
|
1 | Hovedtogspor | 188 | ||||||
3 | Hovedtogspor | 512 | ||||||
8 | Buttspor | 840 | 800 | Ingen plattform. Togspor 8: Spor 8 +81 +82 +83 (Butt til R44/O). Delvis lasket. | ||||
9 | Buttspor | 478 | Ingen plattform. Avgrenset/delt med sporstopper i spor 93, -se spor 93 (525m fra butt til R32 / Rep O) Spor 9 som er: Spor 9 +91 +92 +93 | |||||
12 | Hovedtogspor | 211 | Hovedspor Bergen st er: Spor 1 +11 +12 +13 | |||||
13 | Hovedtogspor | 1267 | 125 | Fortsetter mot "Kronstadspor" Bane 2341 (Minde-Bergen) | ||||
28 | Buttspor | 147 | 101 |
Ingen plattform. Hensettingsspor. |
||||
29 | Buttspor | 113 | 67 |
Ingen plattform. Hensettingsspor. |
||||
30 | Buttspor | 232 | 85 |
Ingen plattform. Hensettingsspor og spor til Bergen omformerstasjon. |
||||
31 | Buttspor | 215 | 129 |
Ingen plattform. Hensettingsspor. |
||||
32 | Buttspor | 205 | 138 |
Ingen plattform. Hensettingsspor. |
||||
33 | Buttspor | 306 | 253 |
Ingen plattform. Hensettingsspor. |
||||
34 | Buttspor | 360 | 250 | 240 | 900 |
Serviceplattform Dekker spor 34 og 35 Serviceplattform. Tog klargjøringsspor med høy siderampe og paraplytak. |
||
35 | Buttspor | 299 | 243 | 240 | 900 |
Serviceplattform Dekker spor 35 og 34 Serviceplattform. Togklargjøringsspor med høy siderampe og paraplytak. Midlertidig vedlikeholdshall (plast) montert over deler av sporet. |
||
36 | Buttspor | 136 | 46 | Ingen plattform. Togredning… ! Midlertidig innkortet til 46 m i forbindelse med ny midlertidig vedlikeholdshall (plasthall) over spor 35. | ||||
43 | Øvrige spor | |||||||
81 | Togspor | 457 | Del av togspor 8 som er: Spor 8 +81 +82 +83. Delvis lasket. | |||||
82 | Togspor | 212 | Del av togspor 8 som er: Spor 8 +81 +82 +83 | |||||
84 | 370 | |||||||
84 | 1435 | |||||||
85 | Øvrige spor | 73 | Fortsetter mot Kronstad-Minde som Bane 2341 (Minde-Bergen) | |||||
92 | Buttspor | 146 | Del av spor 9, som er: Spor 9 +91 +92 +93 |
Hensettingskapasitet
Spor | Hensettings- lengde (m) |
Antall 110 m hensettingsplasser |
KL-anlegg | Serviceplattform | Sportilgang med bil | Toalettømming til stasjonært anlegg | Vannfylling | Togvarmeanlegg | Merknader om begrensninger og funksjoner |
---|---|---|---|---|---|---|---|---|---|
10 | 1391 | 12 | X | Havnebane nord. | |||||
27 | 285 | 2 | X | X | X | X | Vaskemaskin. | ||
28 | 84 | - | |||||||
29 | 49 | - | |||||||
30 | 80 | - | |||||||
31 | 109 | - | X | X | |||||
32 | 120 | 1 | X | X | |||||
33 | 239 | 2 | X | X | |||||
34 | 235 | 2 | X | ||||||
35 | 214 | 1 | X | ||||||
36 | 159 | 1 | X | ||||||
84 | 308 | 2 | |||||||
85 | 224 | 2 | X | ||||||
86 | 654 | 5 | |||||||
87 | 608 | 5 | |||||||
94 | 37 | - | Beredskapsspor med hensatt flakvogn. | ||||||
96 | 292 | 2 | |||||||
97 | 294 | 2 |
Togvarmeanlegg
Anleggsnr. | Kapasitet (kVA) | Postnr. | Internnr. | Dekning (spornr.) | Spenning (V) | Frekvens (Hz) | Ytelse (A) |
---|---|---|---|---|---|---|---|
EL-TVA-000048 | 800 | ||||||
EL-TVA-000183 | 2100 | ||||||
EL-TVA-000184 | 1250 | ||||||
EL-TVA-000185 | 1250 | ||||||
EL-TVA-000186 | 1250 | ||||||
EL-TVA-000187 | 1250 | ||||||
EL-TVA-000188 | 1250 | ||||||
EL-TVA-000189 | 1250 | ||||||
EL-TVA-000190 | 2100 | ||||||
EL-TVA-000191 | 1250 | ||||||
EL-TVA-000192 | 1250 | ||||||
EL-TVA-000193 | 1250 | ||||||
EL-TVA-000194 | 1250 | ||||||
EL-TVA-000195 | 1250 | ||||||
EL-TVA-000196 | 1250 | ||||||
EL-TVA-000197 | 2100 | ||||||
EL-TVA-000198 | 1250 | ||||||
EL-TVA-000199 | 1250 | ||||||
EL-TVA-000200 | 1250 | ||||||
EL-TVA-000201 | 1250 | ||||||
EL-TVA-000202 | 1250 | ||||||
EL-TVA-000203 | 1250 |
Sporplan

Sporplan for Bergen hensetting Bane NOR
Last ned sporplanen
Bilder fra anlegget

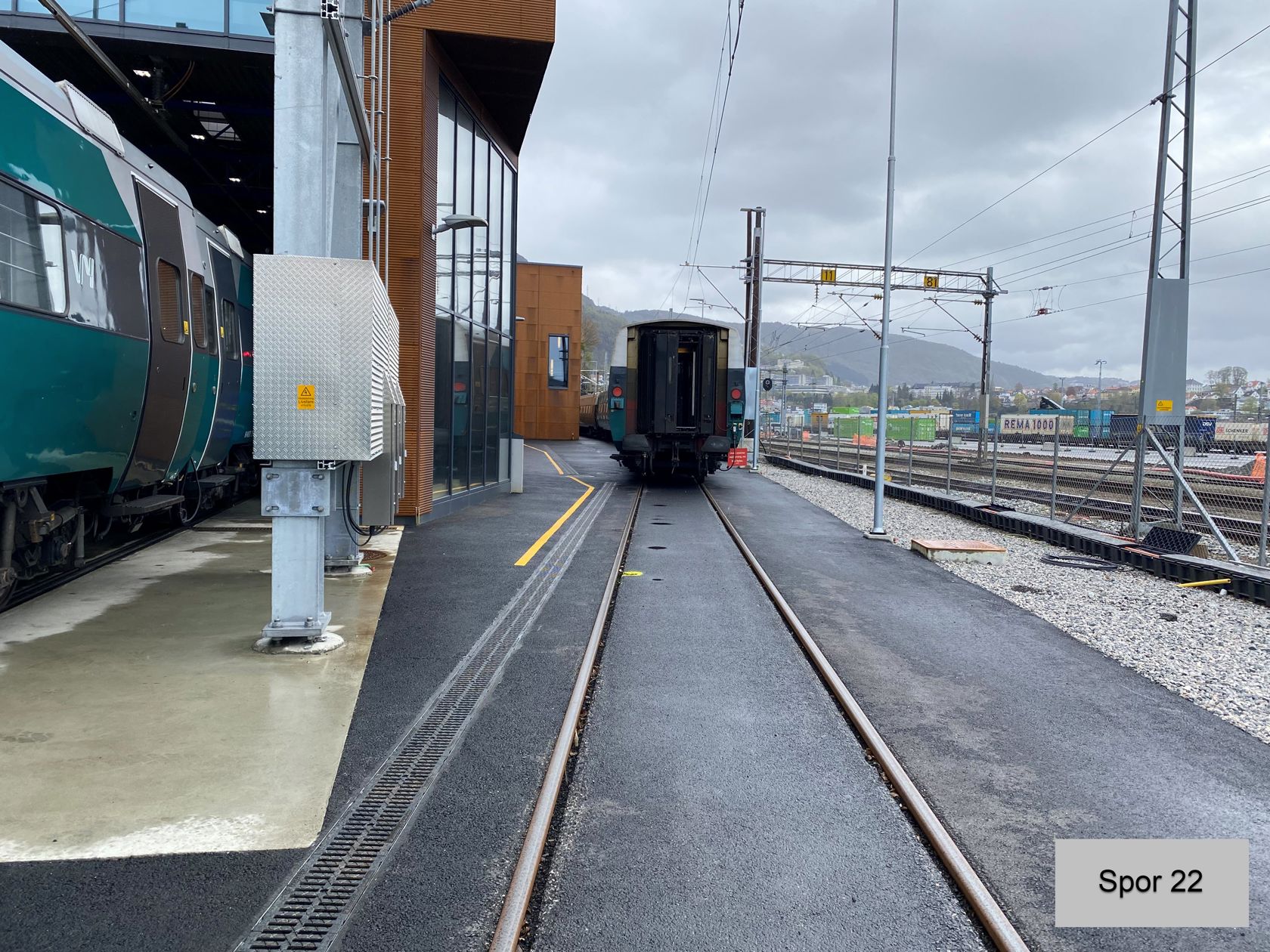

Spor 22.

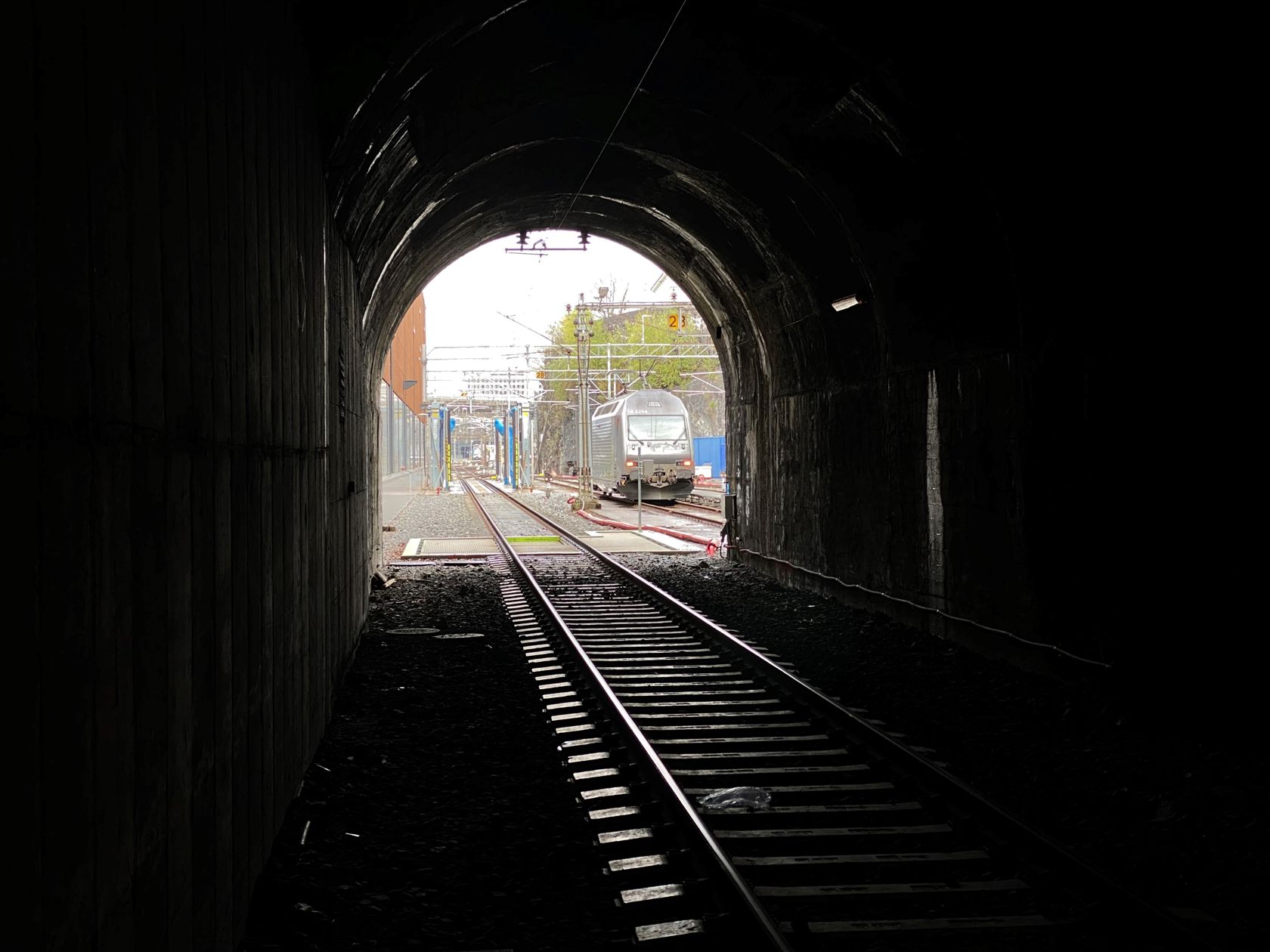

Spor 27.

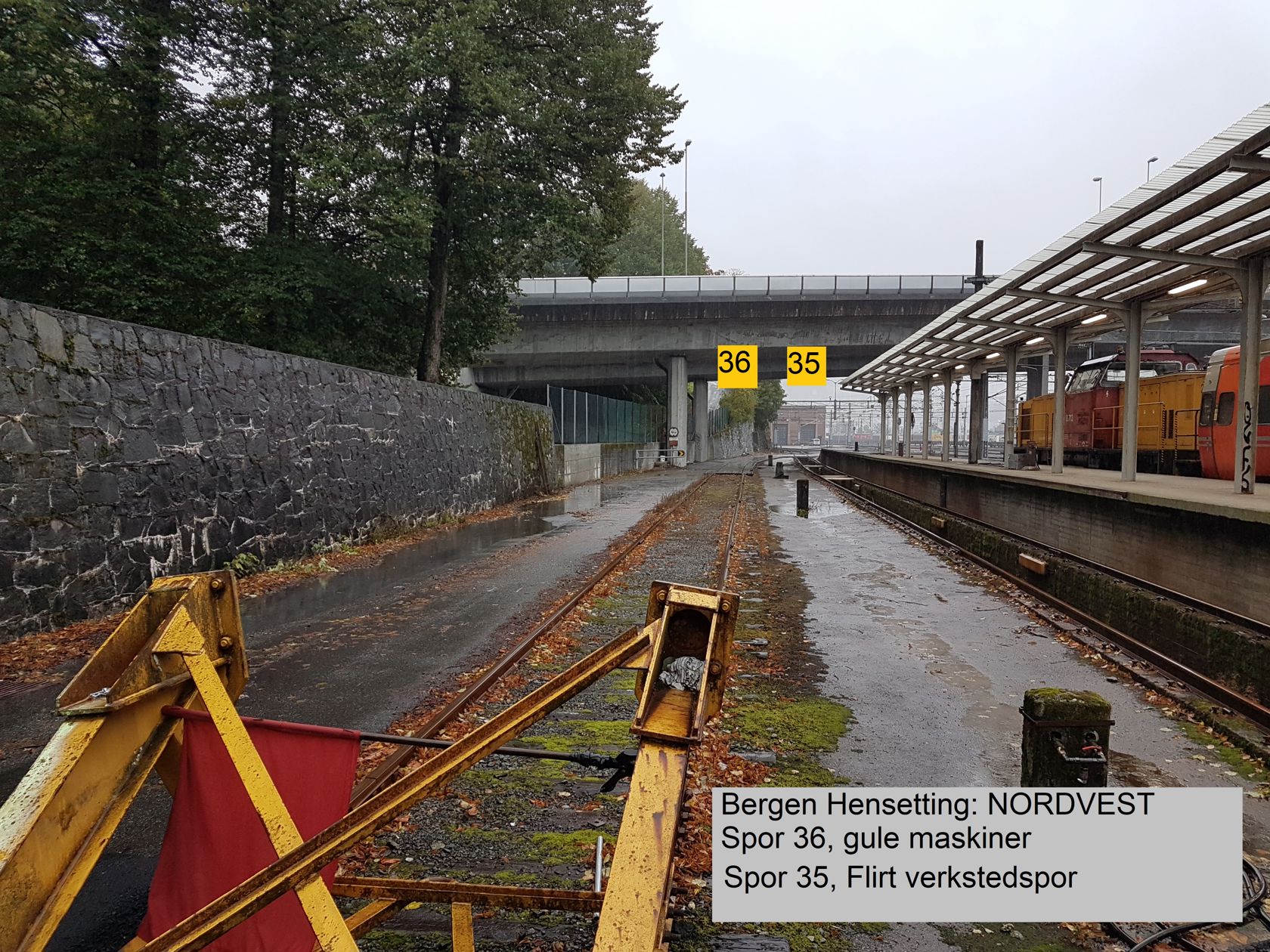

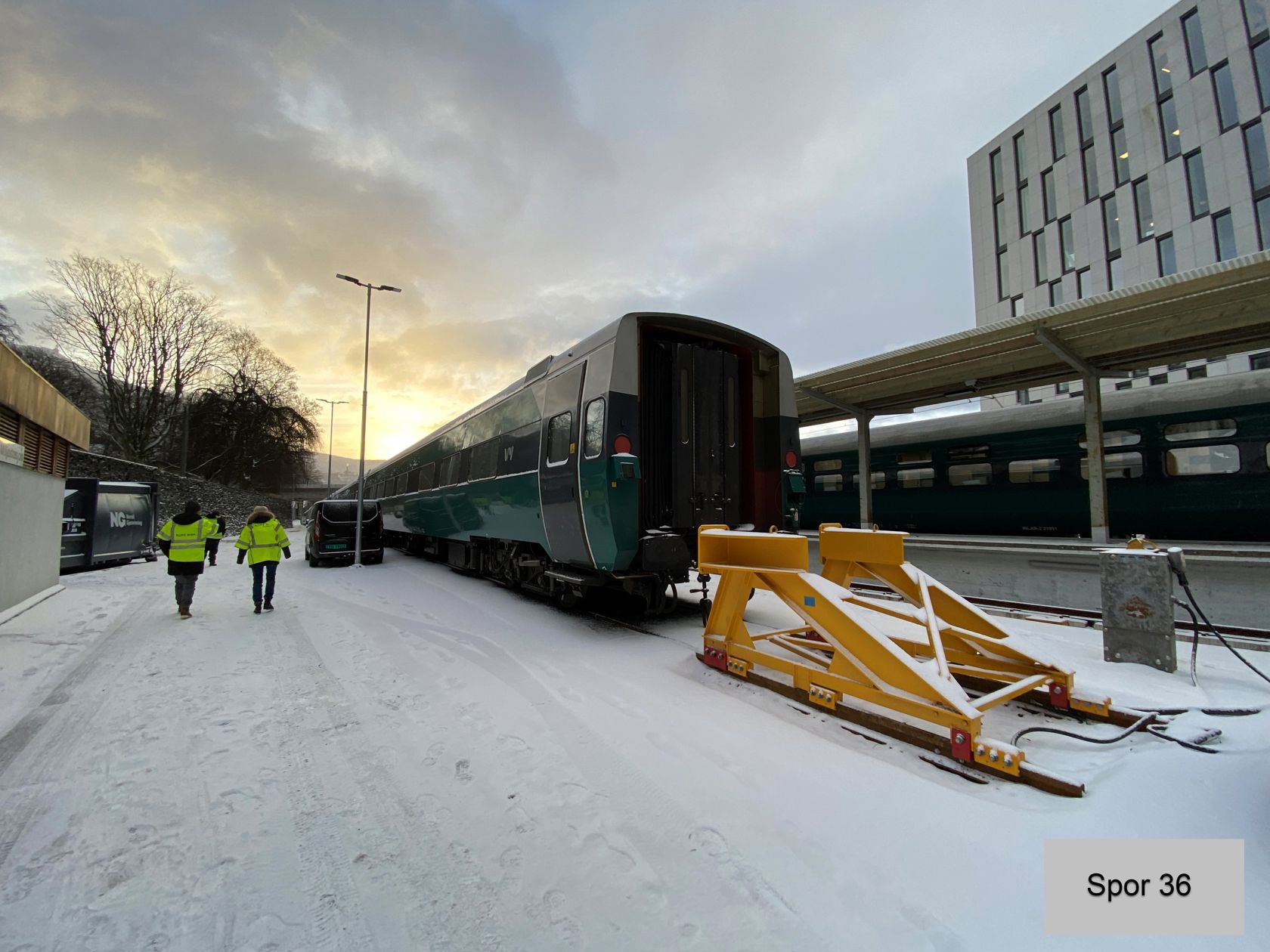

Spor 36.

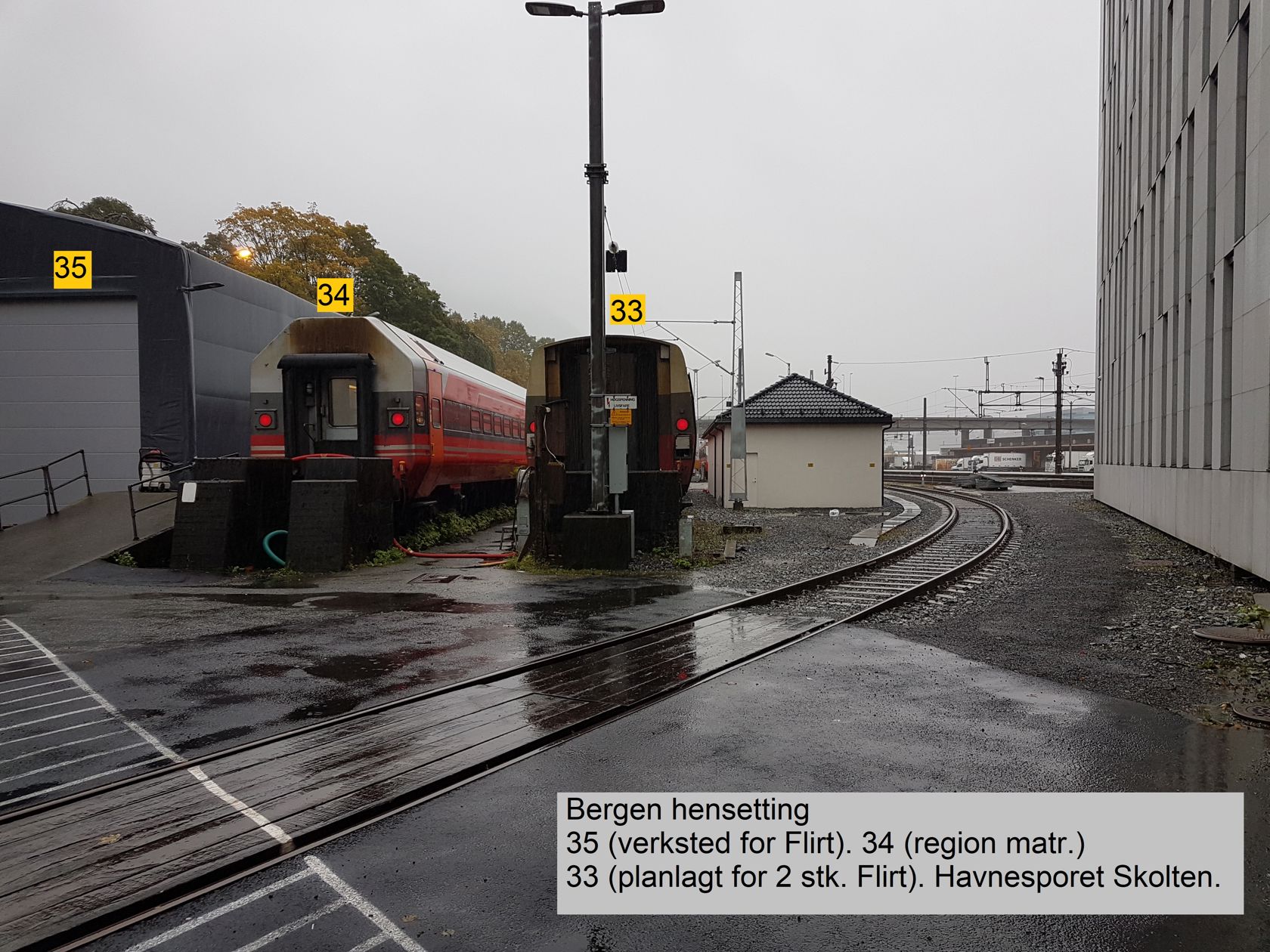

Spor 45, spor 43 og spor 33.

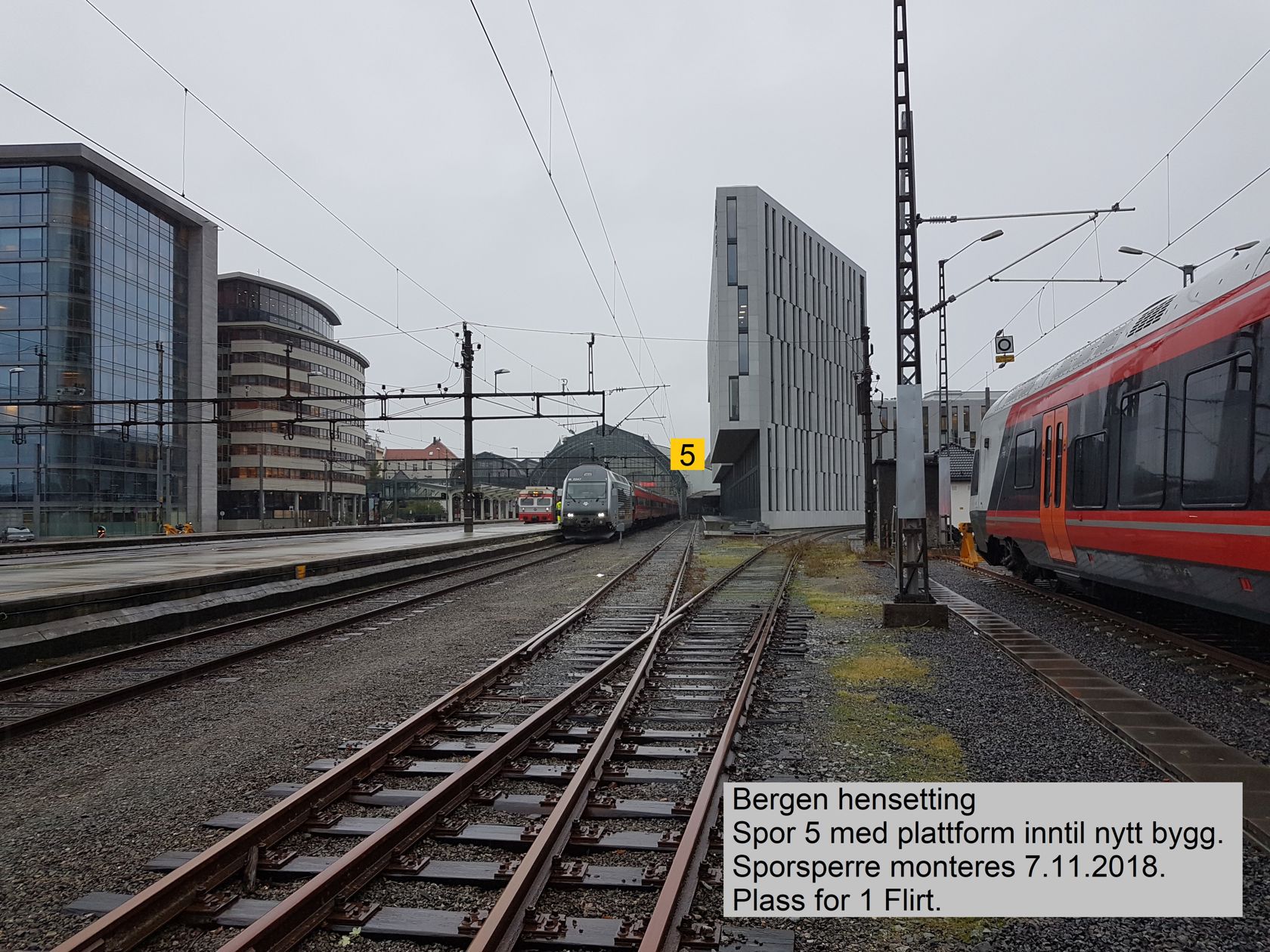

Spor 5.

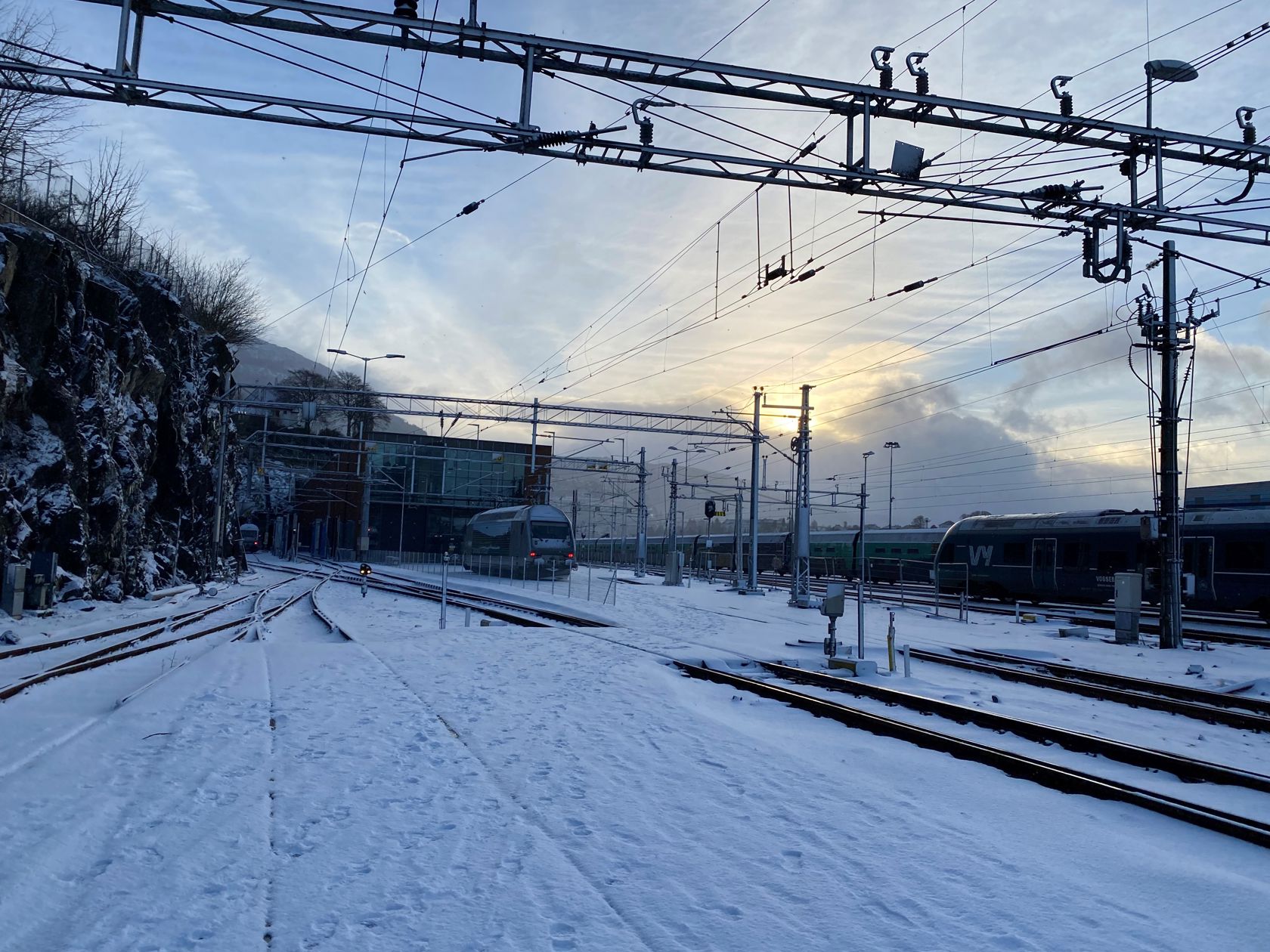

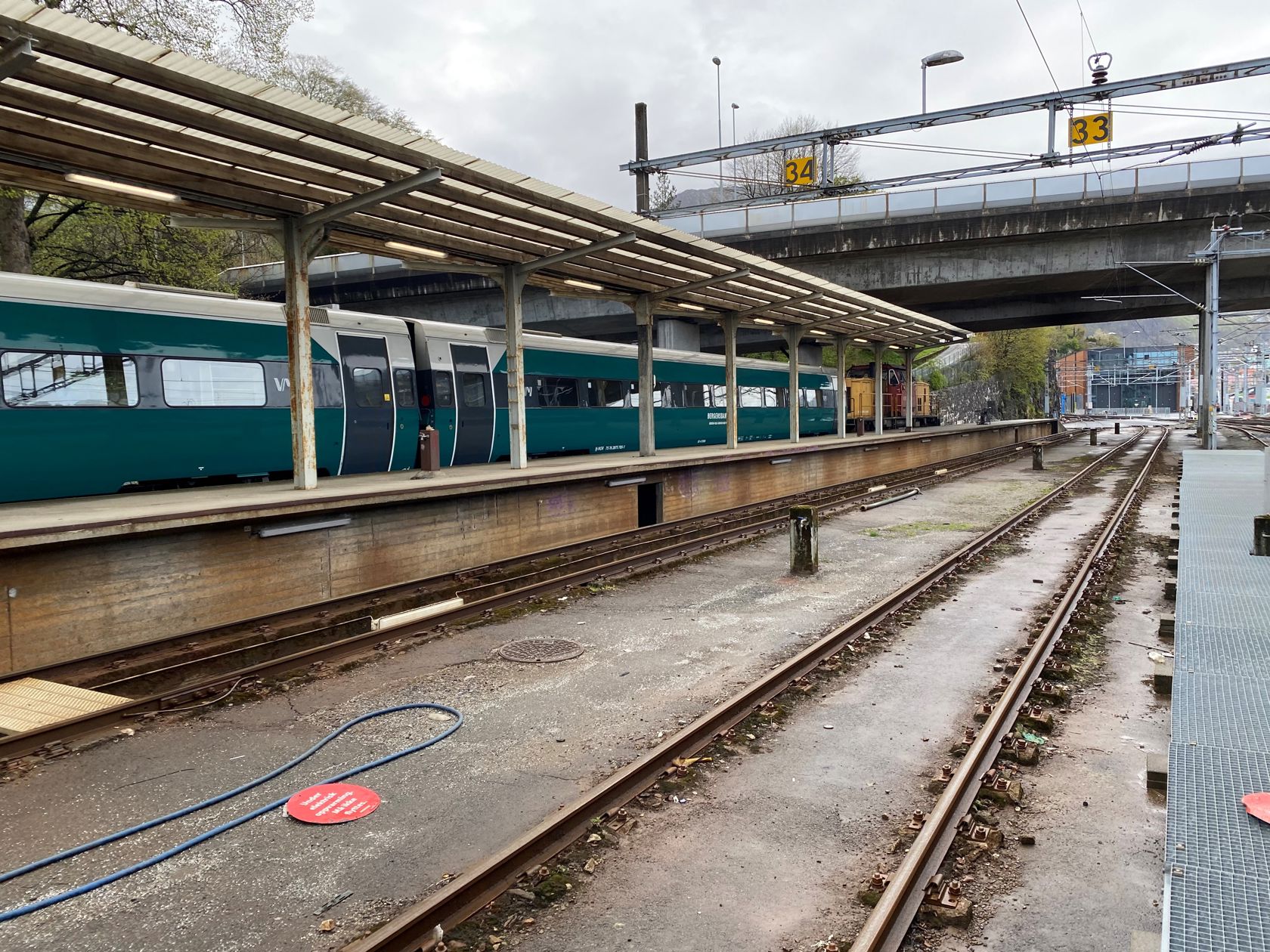

Bergen hensetting.

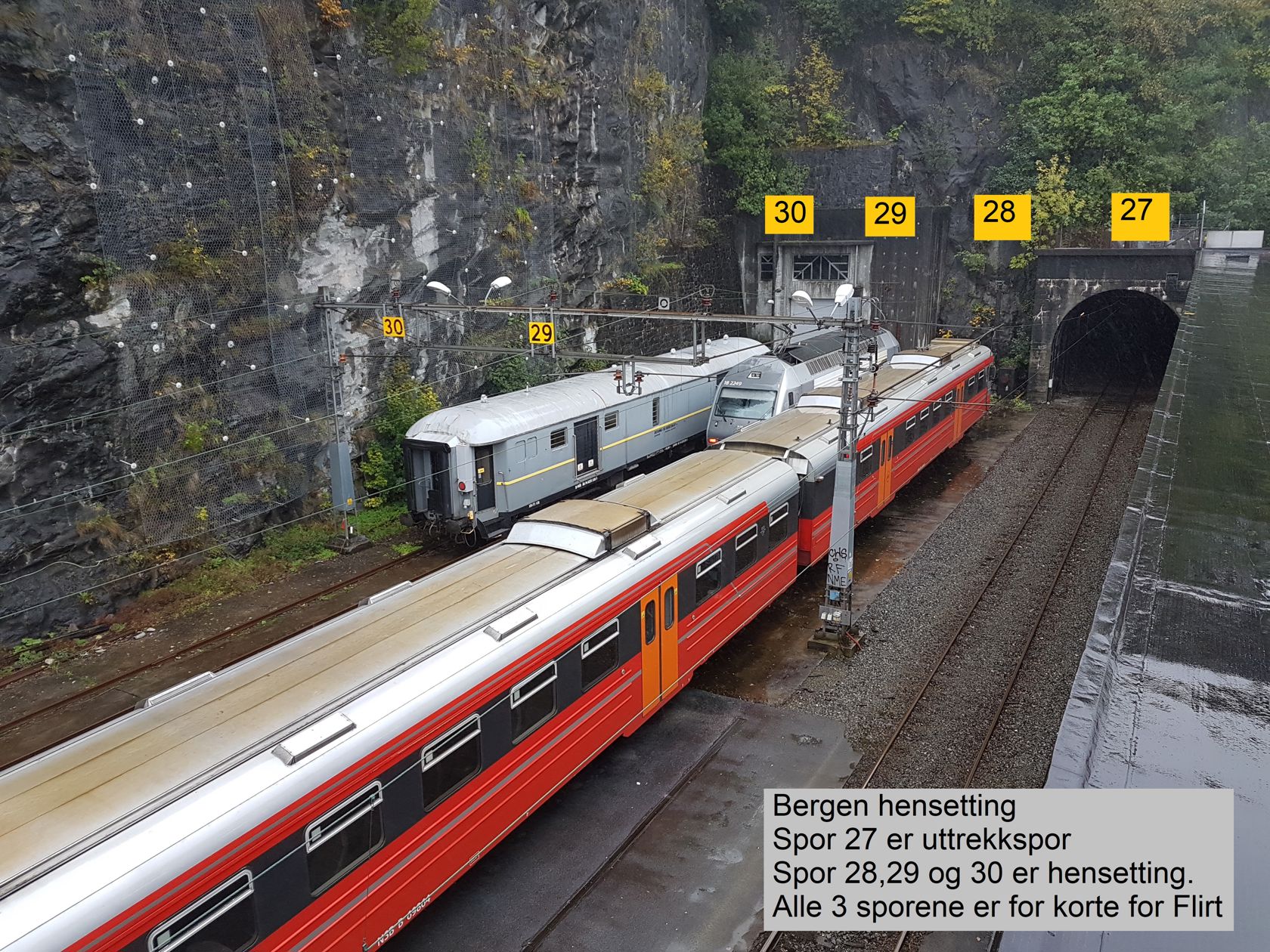

Spor 27–30.

Spor 36.

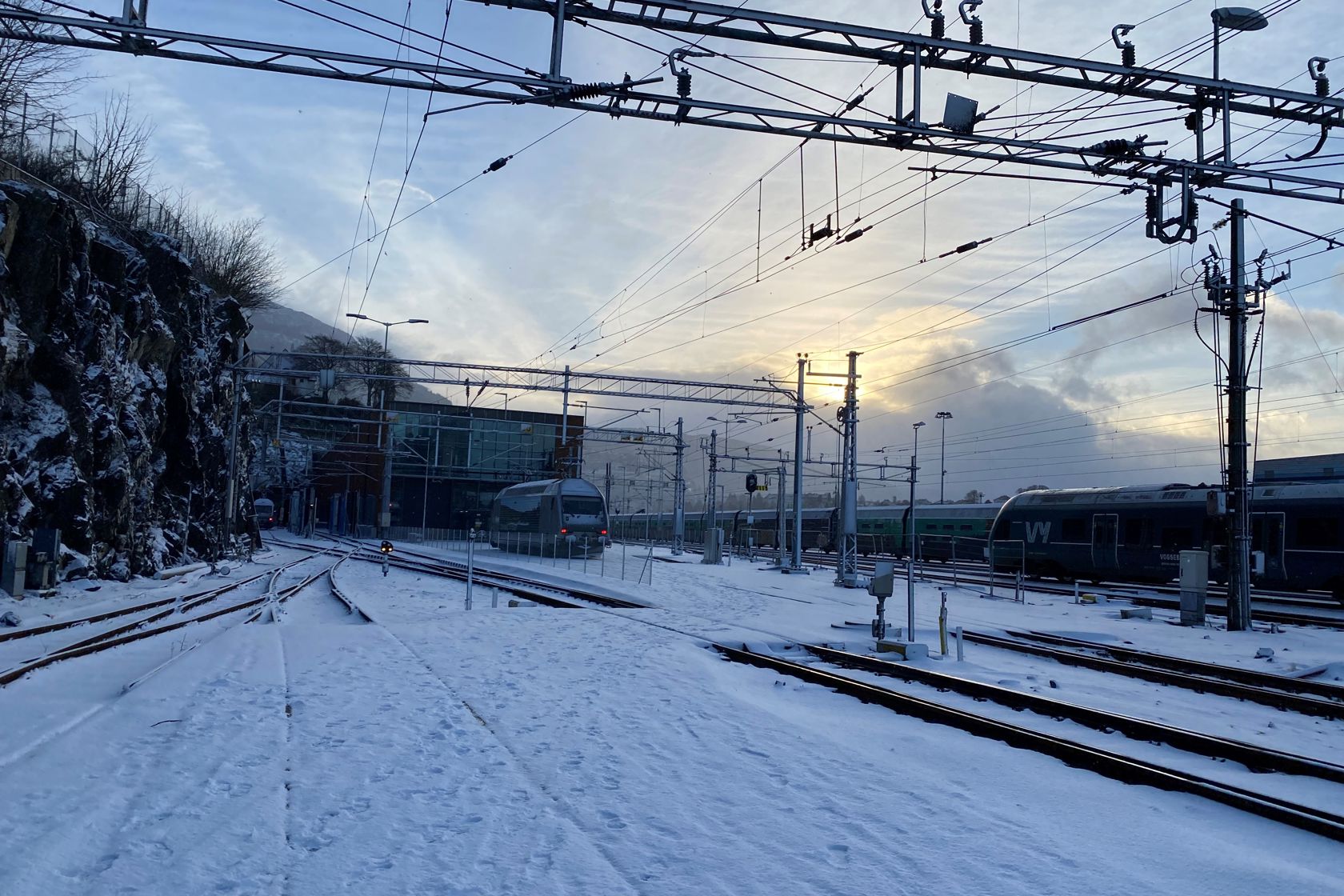

Bergen hensetting.

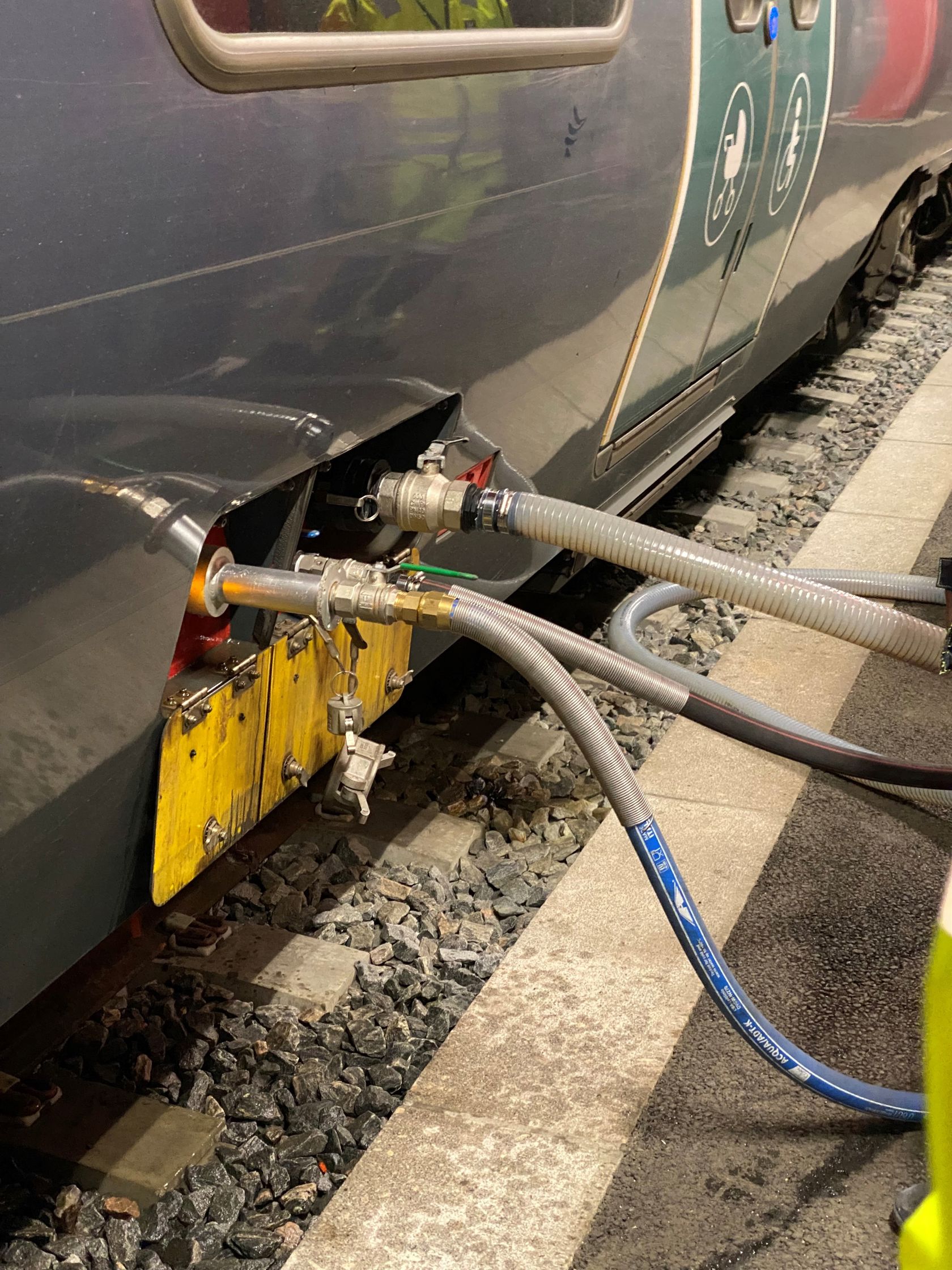

Vannpåfylling.

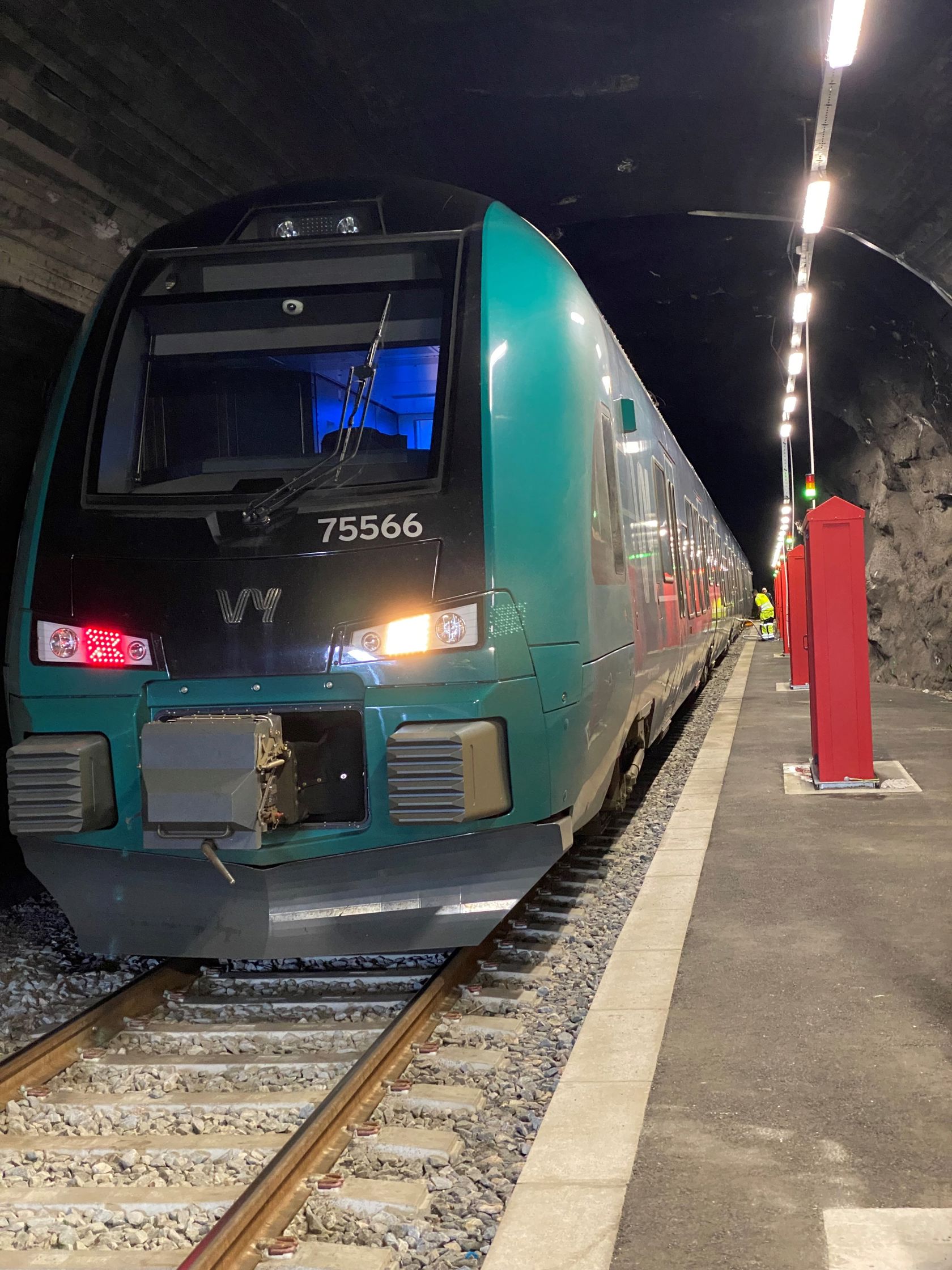

Vannpåfylling.

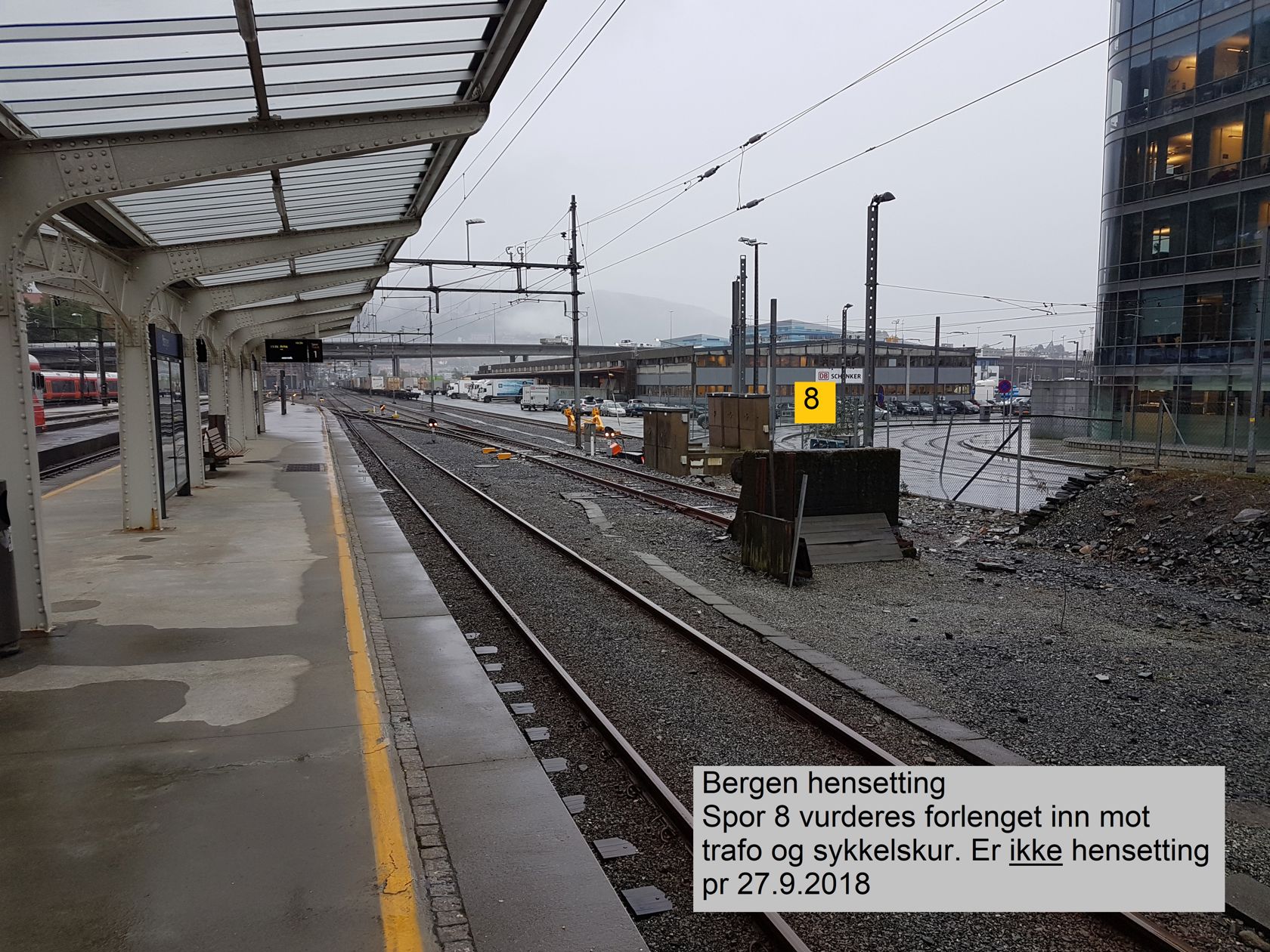

Spor 8.

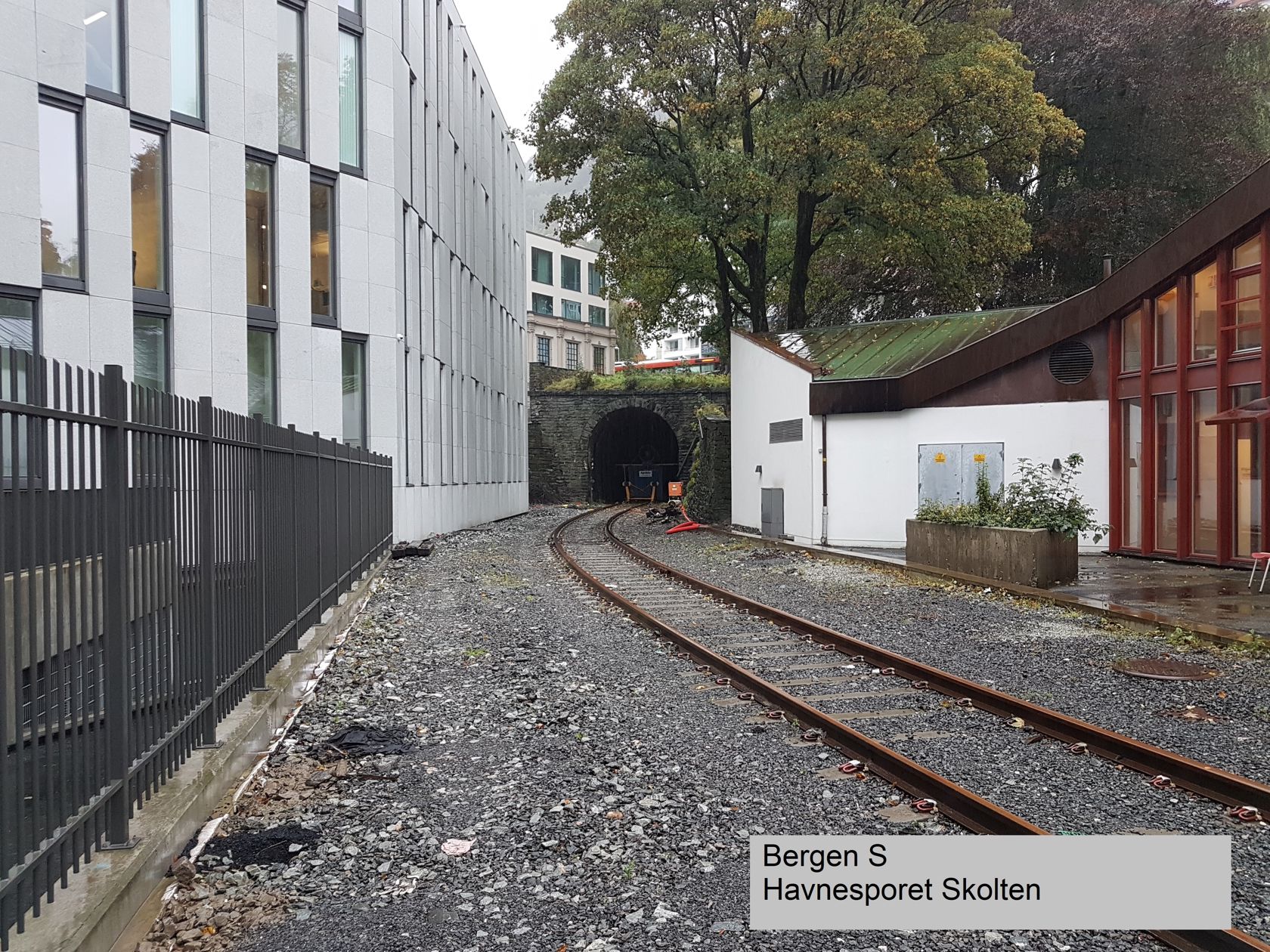

Havnesporet Skolten.

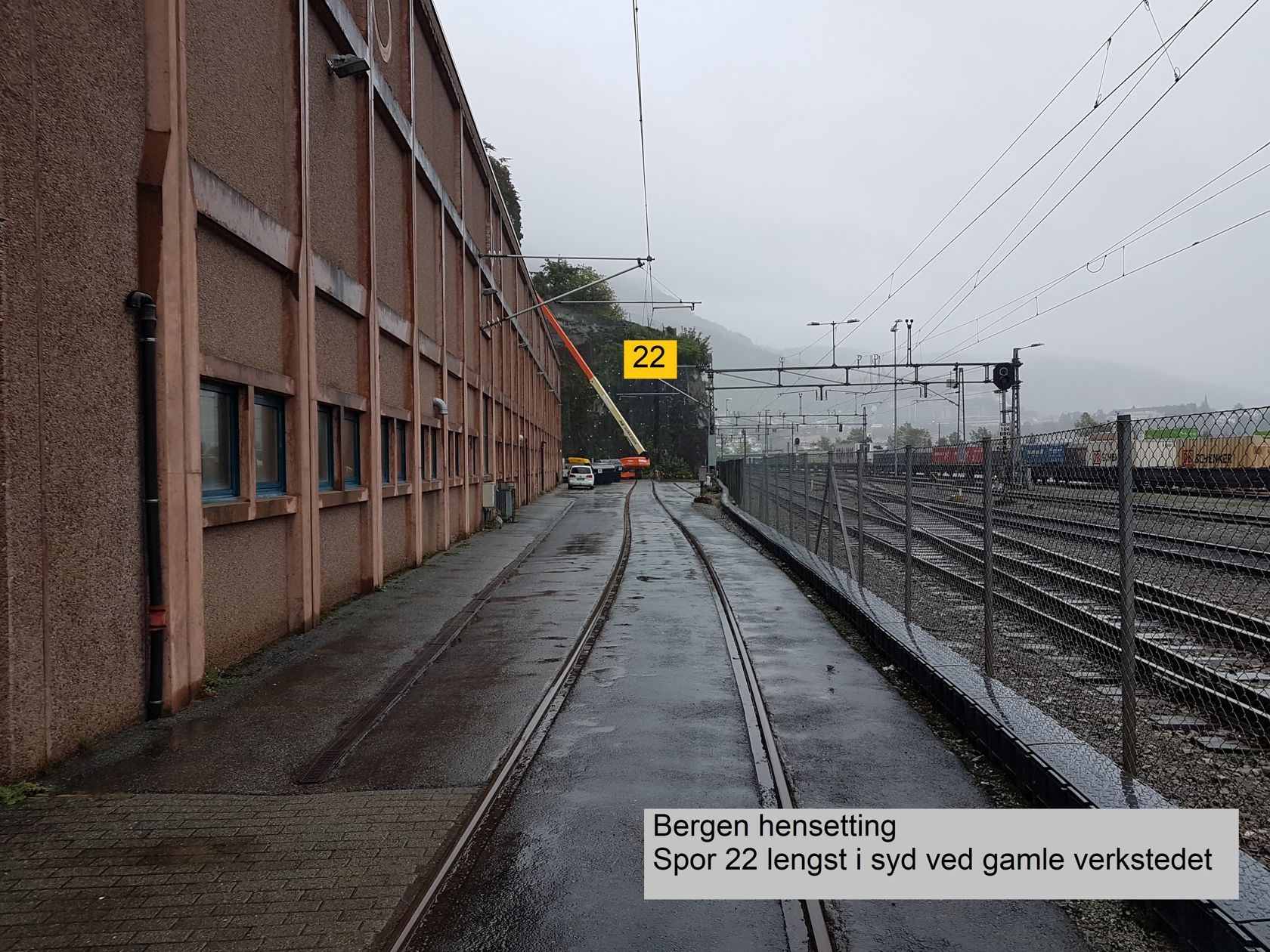

Spor 22, lengst sør.

Bergen hensetting.
