Bergen stabling facility

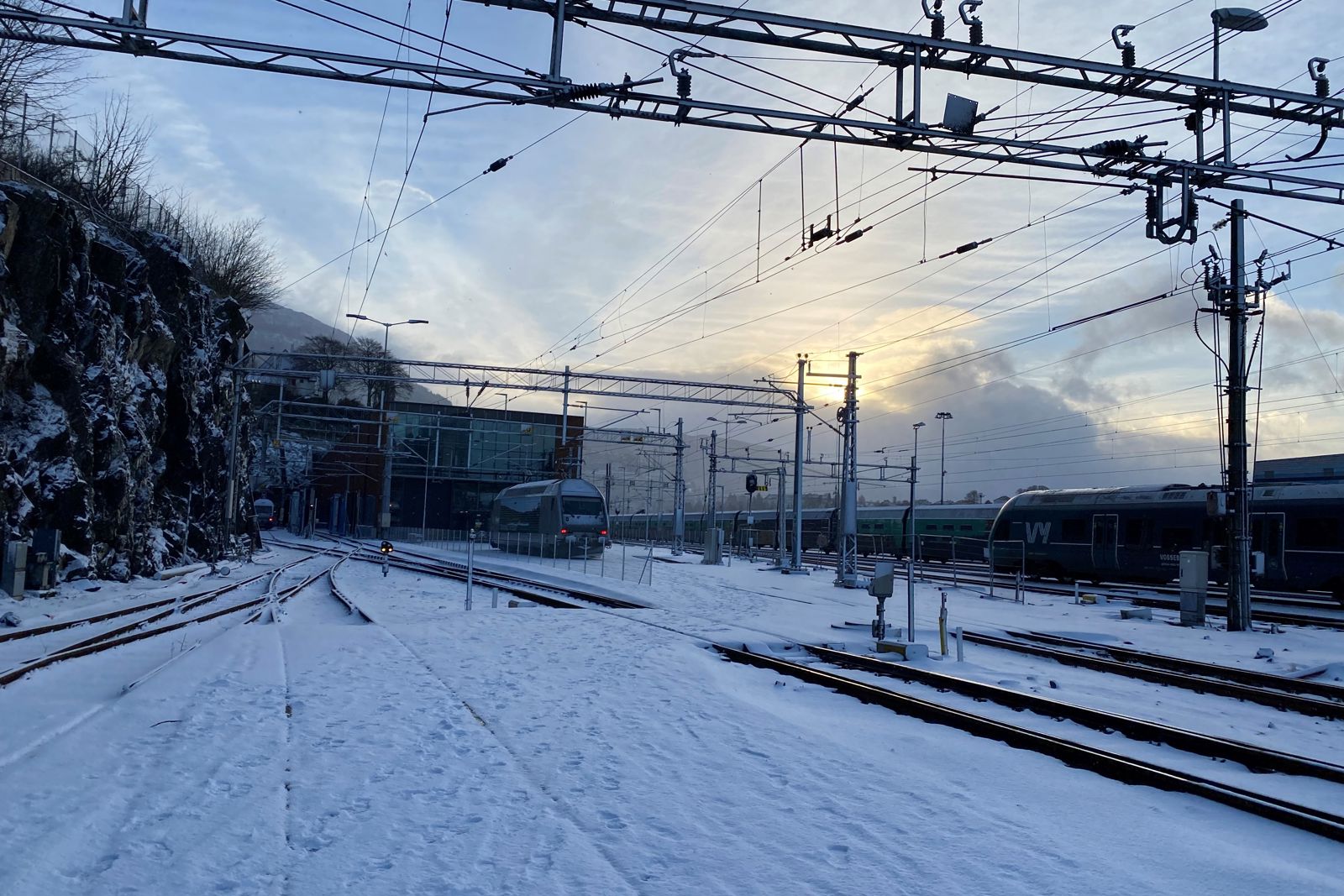

Photo of Bergen stabling facility

Bergen stabling facility Photo: Bane NOR

Jump to article

On this page:

Location

Section: Oslo–Roa–Bergen.
Distance from Oslo: 471,25 km.

Contact us

Elise Sivertsen

Operations Manager for Stabling

Track table

Track Platform Comments
Number Type Length (m) Passing loop
length (m)
Extended (m) Length (m) Height (mm) Width (m)
1 Stub track 208 125   150 580 5,50

Side platform covers tracks 1 and 2.

1 Main track 188
3 Main track 512
8 Stub track 840 800

No platform.

Track 8 consists of tracks 8 + 81 + 82 + 83 (stub to R44/O). The track is partially jointed.

9 Stub track 478

No platform.

Sectioned with buffer stops on track 93 – see track 93 (525 m from stub to R32/Rep O).

Track 9 consists of tracks 9 + 91 + 92 + 93

12 Main track 211
13 Main track 1267 125         Continues towards «Kronstadspor» Line 2341 (Minde–Bergen)
28 Stub track 147 101         No platform. Stabling track.
29 Stub track 113 67         No platform. Stabling track.
30 Stub track 232 85         No platform. Stabbling track and track to Bergen concerter station.
31 Stub track 215 129         No platform. Stabling track.
32 Stub track 205 138         No platform. Stabling track.
33 Stub track 306 253         No platform. Stabling track.
34 Stub track 360 250   240 900

Service platform covers tracks 34 and 35.

Train preparation track with high side platform and canopy

35 Stub track 299 243   240 900

Service platform covers tracks 34 and 35.

Train preparation track with high side platform and canopy.

36 Stub track 136 46         No platform.
43 Other tracks
81 Train track 457           Track is a part of track 8. Partially jointed.
82 Train track 212           Track is a part of track 8.
84   370
84   1435
85 Other tracks 73           Continues towards Kronstad–Minde as Line 2341 (Minde–Bergen)
92 Stub track 146           Track is a part of track 9.

Stabling capacity

Track number Stabling length (m) Number of
train slots  (110 m)
Overhead line Service platform Track access by car Toilet disposal Water filling Train heating Train wash Diesel fuelling Compressed air for brakes Comments
10 1391 12 X Port line north
27 285 2 X X X X X Track is also described in the track and facility information for Bergen maintenance facility
28 84 -
29 49 -
30 80 -
31 109 - X X
32 120 1 X X
33 239 2 X X
34 235 2 X
35 214 1 X
36 159 1 X
84 308 2
85 224 2 X
86 654 5
87 608 5
94 37 - Beredskapsspor med hensatt flakvogn.
96 292 2
97 294 2

Train heating installations

Installation Location and Capacity
Installation no. Capacity (kVA) Stand no.  Local indentity no.  Serving track no.  Voltage (V) Frequency (Hz) Maximal continuous current (A)
EL-TVA-000048 800
EL-TVA-000183 2100
EL-TVA-000184 1250
EL-TVA-000185 1250
EL-TVA-000186 1250
EL-TVA-000187 1250
EL-TVA-000188 1250
EL-TVA-000189 1250
EL-TVA-000190 2100
EL-TVA-000191 1250
EL-TVA-000192 1250
EL-TVA-000193 1250
EL-TVA-000194 1250
EL-TVA-000195 1250
EL-TVA-000196 1250
EL-TVA-000197 2100
EL-TVA-000198 1250
EL-TVA-000199 1250
EL-TVA-000200 1250
EL-TVA-000201 1250
EL-TVA-000202 1250
EL-TVA-000203 1250

Track plan

Track plan Bergen Stabling Facility

Track plan for Bergen Stabling Facility. Bane NOR

Download the track plan
