Tunell Km 24.514 – 46.722 :

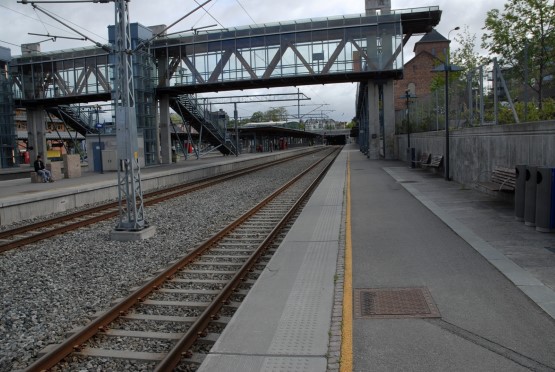

Bane NOR har fra idag 09.08.21 tatt i bruk nytt kontaktledningsanlegg mellom Asker ST KM 36.500 begge spor og frem til Brakerøya KM 50.750

For Lieråsen tunell er det bygd Kontaktledningsanlegg med Uteliggere av type Cariboni og bevegelige avspenninger type Tensorex.

Strekk i kontaktledning og bæreline fra 10 KN opp til 13 KN

Hengetråder av Type Siemens og A hengetråd for lav systemhøyde

Nye lastskillebytere med manøvermaskiner blir også tatt i bruk

Se koblingsskjema UPO–40–R–14001 og UPO–40–R–1470 vedlagt.

Det er også etablert nytt jordingsanlegg i tunellen med en ny langsgående blank jordledning i taket som er festet til nye hengemaster. Kontaktledningsanlegget er utjevnet til denne langsgående jordledning. Andre objekter er utjevnet til kjøreskinne.

Kvadrat på utjevning er CU. 95mm2

For returkretsen er eksisterende returledning beholdt med oppheng på eksisterende kl. master og tilkobling til eksisterende sugetrafoer og returnedføringer. Det er etablert tverrforbindere i spor og mellom hvert spor i henhold til TRV.

Dagsonen Lier – Brakerøya Km 46.722 – 50.520:

Her har vi bygd system 20 A

Ny returledning i toppen av Hem og HEB master som er etablert med 2 x 400mm2 AL

Disse er tilkoblet eksisterende sugetrafoer og retur nedføringer

Jordingsanlegget er alle objekter til koblet kjøreskinne.
