E-sirkulære 2025-37 OMRÅDE Sør-Vest Publisert: 27.06.2025

BESKRIVELSE:

Hønefoss: Endring i koblingsbilde Hønefoss omformer - Sokna stasjon



INFORMASJON OG EVENTUELT TILTAK

Følgende endringer bli gjeldende fra 29.06.25 klokken 08:00

AT på strekningen Hønefoss omformer km: 96.669 til Sokna stasjon km: 112.067 spenningsettes.

  1. Sugetrafoer nr 5 tom nr 10 tas ut av bruk på følgende måte:
    • Seksjonsfelter stroppes
    • Skinnebrytere legges inn

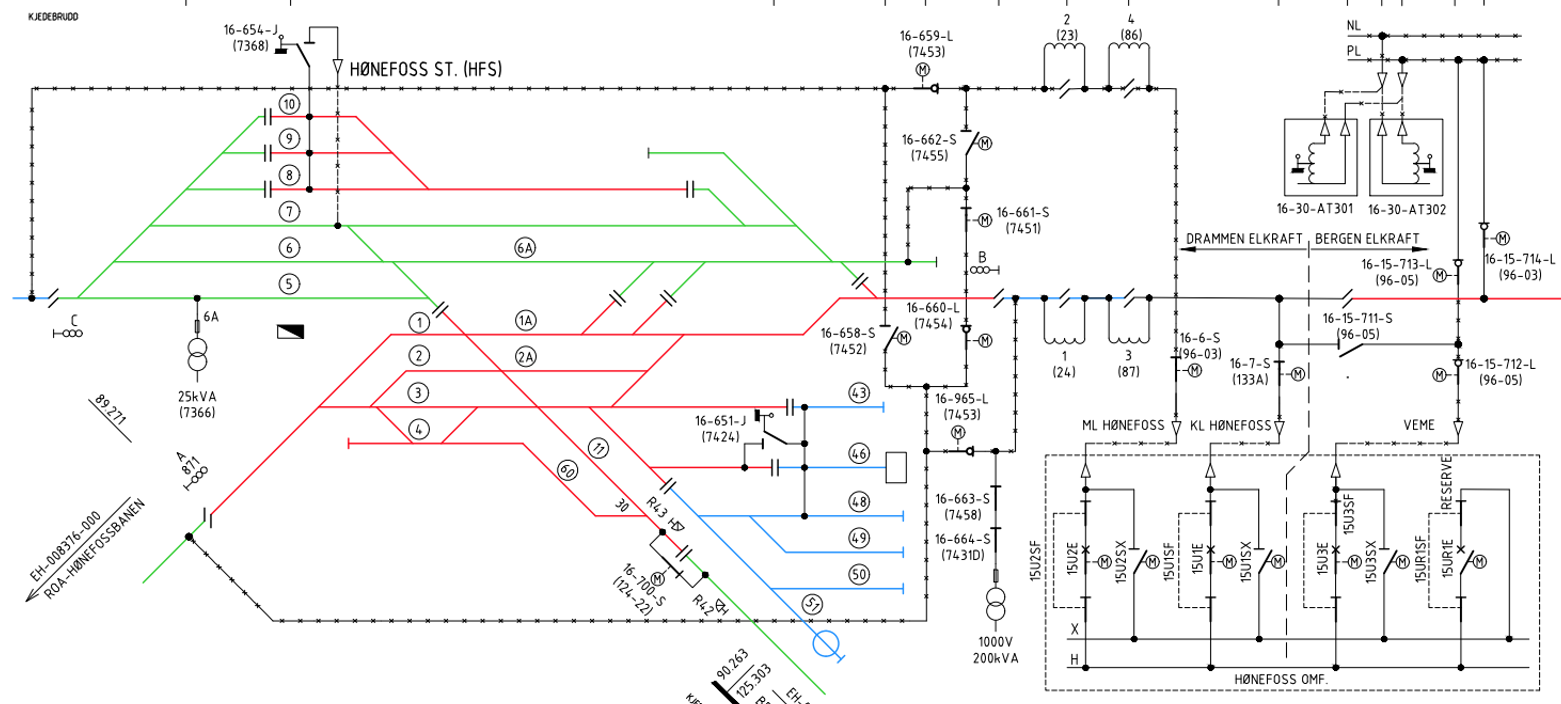

  2. Utgående mating fra Hønefoss omformer legges om og vil mate AT (PL) istedenfor dagens mating til KL.
    • Eksisterende mating fra 15U1E til bryter 16-7-S beholdes
    • Eksisterende mating fra 15U2E til bryter 16-6-S beholdes
    • Bryter 16-8-S endrer navn til 16-15-711-S
    • Mating fra 15U3E til bryter 16-9-S beholdes, men bryter endrer navn til 16-15-712-L
    • Det etableres ny kl-bryter 16-15-713-L
    • Det etableres ny bryter 16-15-714-L for mating KL vestover

  3. Eksisterende seksjonsfelt som stroppes over:
    • km: 99.133
    • km: 101.132
    • km: 109.415
    • km: 112.898

  4. Eksisterende seksjonsfelt som IKKE stroppes over
    • km: 99.916
    • km: 111.494

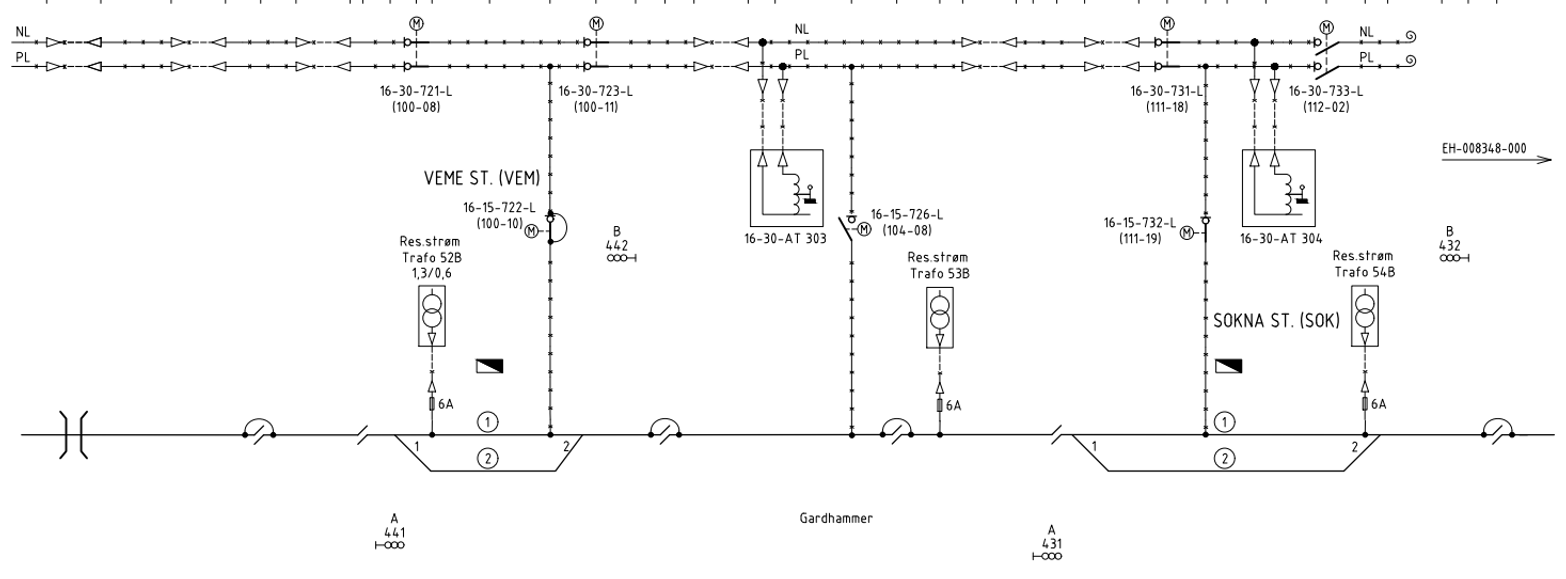

  5. Det etableres nye brytere på AT
    • 16-30-721-L, (100-08) km: 100.400
    • 16-30-723-L, (100-11) km: 100.551
    • 16-30-731-L, (111-18) km: 111.883
    • 16-30-733-L, (112-02) km: 112.067

  6. Bryter 16-30-733-L, km:112.067, legges UT og sikres mot innkobling.

  7. Det etableres nye KL-brytere

    • 16-15-722-L, (100-10) km: 100.495, denne overstroppes
    • 16-15-726-L, (104-08) km: 104.330, legges UT og sikres mot innkobling.
    • 16-15-732-L, (111-19) km: 111.941

  8. Det settes i drift 4 stk AT-trafoer:

    • 2 stk ved Hønefoss omformer
      • 16-30-AT-301, km: 96.725
      • 16-30-AT-302, km: 96.725
    • 1 stk ved Gardhammer
      • 16-30-AT-303, km: 104.325
    • 1 stk ved Sokna
      • 16-30-AT-304, km: 112.050

  9. Alle brytere blir motorstyrt.

  10. Brytere som tas ut av bruk og fjernes:
    • 16-8-S (erstattes av 16-15-711-L)
    • 16-9-S (erstattes av 16-15-712-L)
    • 16-712-L
    • 16-727-L
    • 16-728-L
    • 16-729-L

  11. RTU Hønefoss omformer km. 96.725 idriftsettelse og følgende brytere får motordrift:

    • 16-6-S
    • 16-7-S
    • 16-15-712-L
    • 16-15-713-L
    • 16-15-714-L

  12. RTU Veme km: 100.400 idriftsettelse og følgende brytere får motordrift:
    • 16-30-721-L
    • 16-15-722-L (overstroppet)
    • 16-30-723-L

  13. RTU Gardhammer km: 104.325 idriftsettelse og følgende brytere får motordrift:
    • 16-15-726-L (Legges UT og sikres mot innkobling.)

  14. RTU Sokna km: 112.040 idriftsettelse og følgende brytere får motordrift:
    • 16-30-731-L
    • 16-15-732-L
    • 16-15-733-L (Legges UT og sikres mot innkobling.)

  15. Skille mellom hvilke brytere som styres fra Elkraftsentralene er justert, slik at bryter 16-15-711-S (tidligere 16-7-S) nå styres fra Elkraft Sør-Vest i Bergen. Skille mellom elkraftsentralene er vist med stiplet linje på koblingsskjema og den linja vil bli tegnet gjennom seksjonsfelt ved km 96.699-96.813 i neste versjon av koblingsskjema.

Kontakt personer:

E-sirkulære gir informasjon fra Sakkyndig driftsleder til personell som jobber med elkraft.
