| E-sirkulære 2024-47 | Alle områder | Publisert: 06.09.2024 |
Feilmontering pluggbare endeavslutninger på transformatorer
INFORMASJON OG EVENTUELT TILTAK

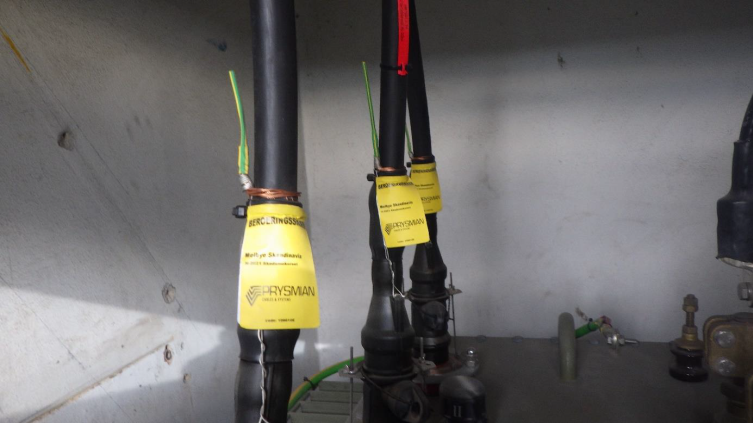

Ved anleggskontroll er det avdekket at noen berøringssikre endeavslutninger ikke er forskriftsmessig jordet, ref. bildet under.
For at endeavslutninger kan betraktes som berøringssikker, skal det jordes iht. fabrikantens anvisninger.
DSB har presisert kravet i Elsikkerhet nr. 94.
Videre arbeid:
Omfanget av feil utførelse av endeavslutninger på transformatorenes primærside kartlegges. Når dette er gjort, utbedres anleggene.
Det er to alternative løsninger ved feilmontasje:
- Endeavslutningene utbedres iht. samsvar med krav i FEF § 2-4, beskrivelse i Elsikkerhet nr. 94 og krav i Teknisk regelverk/Felles elektro/Prosjektering og bygging/Jording og utjevning avsnitt 7, eller
- Anleggene beholdes slik de er, forutsatt at kabelskjerm utisoleres slik at den blir berøringssikker, skiltene «Berøringssikker» fjernes og det etableres avsperring i samsvar med krav i FEF § 4-5.
NETTSTASJON – BESKYTTELSE MOT ELEKTRISK SJOKK PÅ HØYSPENNINGSSIDEN DSB har på sine tilsyn avdekket mangelfull beskyttelse mot elektrisk sjokk på høyspenningssiden av transformator i nettstasjoner. Forskriftsteksten i FEF § 2-4: Anlegg skal være slik at det hindrer utilsiktet berøring eller farlig nærhet til spenningssatte anleggsdeler, eller være isolert slik at det er berøringssikkert. Ved feil på anlegget skal det ikke forekomme farlige berøringsspenninger på utsatte anleggsdeler. RENblad 6010 beskriver den absolutt mest benyttede metoden for beskyttelse mot elektrisk sjokk på høyspenningssiden. Her er det beskrevet pluggbar endeavslutning i henhold til standard NEK EN HD 629-S1, hvor halvledende kappe og skjerm skal jordes i samme punkt. Endeavslutningen skal merkes med at dette er beskyttelse mot (tilfeldig) berøring. Ved tilsyn har DSB blant annet gjort funn av mangelfull merking og/eller mangelfull jording. Dette framstår som farlige anlegg. I tillegg finner vi høyspenningskabler som ikke er festet eller det er for lang avstand mellom festene. For at anlegget skal være beskyttet mot elektrisk sjokk på høyspenningssiden må alle komponenter monteres korrekt og etter leverandørens/produsentens anvisning. Medfølgende merker må være satt på alle faser. Jording må være korrekt utført og synlig. RENblad 6010 beskriver også at skjerm på høyspenningskabel skal jordes i begge ender. De fleste nettselskaper benytter RENblader som bransjeretningslinjer. Det er en fordel for de som arbeider ute i anleggene at anleggene er gjenkjennbare. Det øker sikkerheten. Samtidig er det viktig å merke seg at dersom merking mangler eller utførelse ikke er i tråd med leverandørens/produsentens anvisninger, så er avslutningene å betrakte som uisolerte og må derfor avskjermes.
E-sirkulære gir informasjon fra Sakkyndig Driftsleder til personell som jobber med elkraft.
