| E-sirkulære 2023-58 | OMRÅDE OSLO | Publisert: 09.11.2023 |
BESKRIVELSE:
Gardermobanen: Jording av kontaktledningsanlegg på strekning med FTG-S sporfelter
INFORMASJON OG EVENTUELT TILTAK

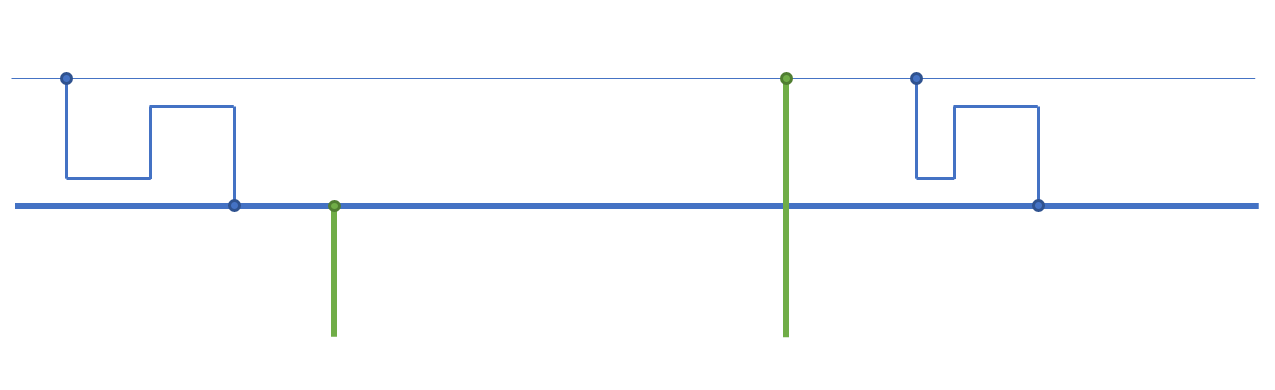

Når man skal jorde kontaktledningsanlegg på strekning med FTG-S sporfelter må man passe på at man jorder i forskjellige skinnestrenger. Dette for ikke å forbikoble skinnegående materiell på strekningen slik at togdetektering ikke oppnås. På figuren under er det tegnet inn hvordan det skal jordes, jording er tegnet med grønne streker. Merk: Det skal jordes i forskjellig skinnestreng på hvert sted
Dette vil gjelde for strekningen Gardermobanen fra Oslo S til Eidsvoll (banene 0270/0280/0290) samt på Hovedbanen (bane 0230) fra Lillestrøm til og med Langeland Stasjon.
Gjelder også Askerbanen
Lysaker - Sandvika:
- Høyre spor: Km. 7,394 (Ds 4784) – 13,571 (Ds 4375).
- Venstre spor: Km. 7,394 (Ds 4786) – 13,657 (Ds 4373).
- Høyre spor: Km. 15,025 (Hs 4313(UL) - Km. 23,420 (Ds 4718).
- Venstre spor: Km. 15.025 (Hs 4303(L) - Km. 23,420 (Ds 4722).
E-sirkulære gir informasjon fra Driftsleder til personell som jobber med elkraft.
